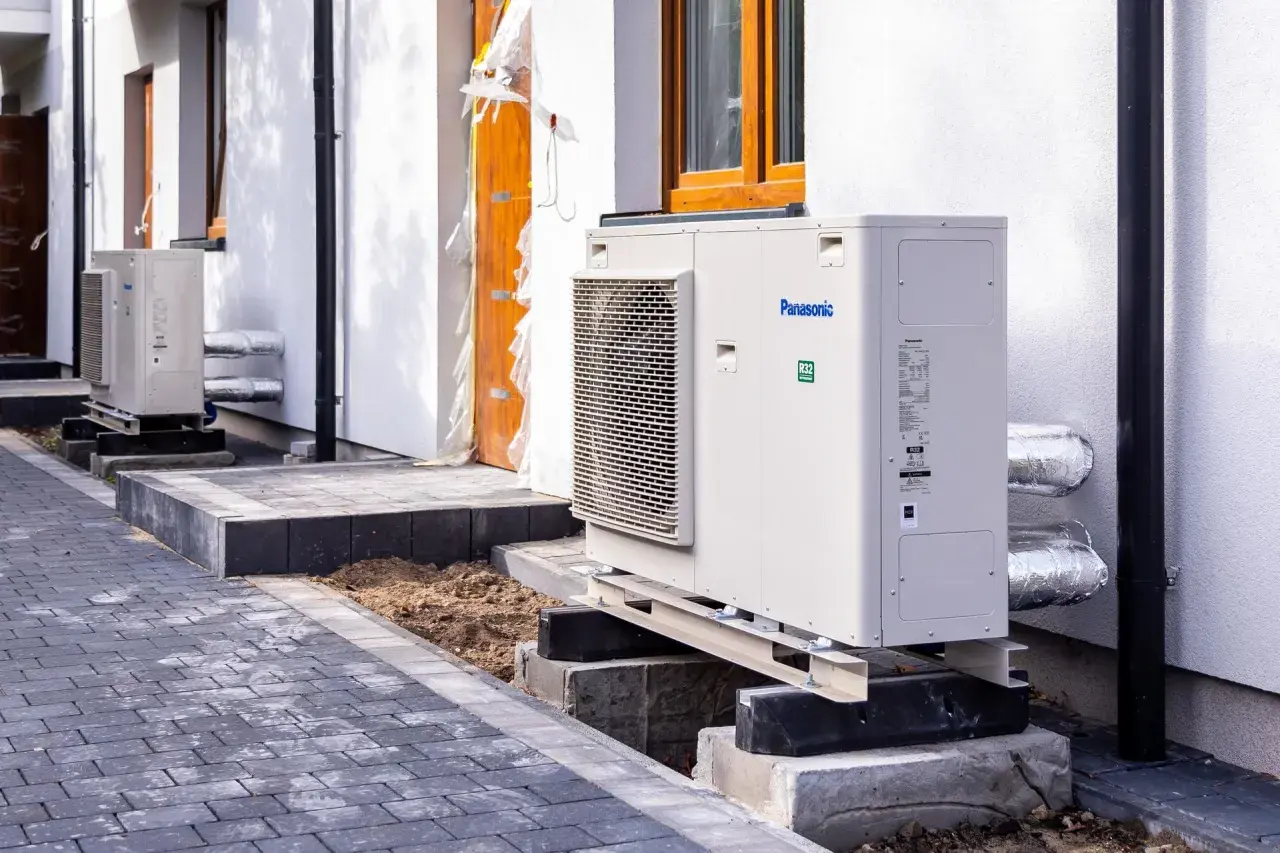

Gdy jednostka zewnętrzna stoi krzywo, zbiera wodę albo przenosi drgania na ścianę domu, problem zwykle zaczyna się niżej, niż wskazuje na to sam hałas. Dobrze zaprojektowany fundament pod pompę ciepła powinien zapewniać stabilność, odpływ skroplin, ochronę przed śniegiem i wygodny dostęp serwisowy. Poniżej pokazuję, jak dobrać miejsce, wymiary i rodzaj podstawy, ile może kosztować jej wykonanie oraz jak uniknąć błędów, które wychodzą dopiero po pierwszej zimie.
Dobra podstawa chroni urządzenie przed wodą, drganiami i kosztownymi poprawkami
- Wymiary zawsze dopasuj do konkretnego modelu i rozstawu jego stóp montażowych.
- Wysokość podstawy powinna chronić jednostkę przed śniegiem, błotem i wodą opadową.
- Żwir lub drenaż pod urządzeniem ułatwia odprowadzanie skroplin i ogranicza powstawanie lodu.
- Wibroizolatory zmniejszają przenoszenie drgań, ale nie zastępują stabilnego, wypoziomowanego podłoża.
- Koszt prostej realizacji najczęściej mieści się w granicach około 500-2500 zł, zależnie od technologii i warunków gruntu.
Dlaczego jednostka zewnętrzna potrzebuje osobnej podstawy
Powietrzna pompa ciepła pracuje na zewnątrz przez cały rok. Jej jednostka jest narażona na deszcz, mróz, śnieg, wiatr oraz cykle odszraniania, podczas których z urządzenia może wypływać duża ilość wody. Zwykła kostka brukowa ułożona bez podbudowy często nie wystarcza, bo z czasem osiada i przestaje utrzymywać prawidłowy poziom.
Podstawa ma też ograniczać drgania sprężarki i wentylatora. Nawet niewielkie nierówności mogą powodować naprężenia w przewodach, głośniejszą pracę oraz przenoszenie dźwięku na elewację. Trzeba jednak jasno powiedzieć, że sam beton nie wyciszy urządzenia. Potrzebne są jeszcze odpowiednie podkładki gumowe lub wibroizolatory, czyli elementy ograniczające przekazywanie drgań na konstrukcję.
Nie każda instalacja wymaga klasycznego, głębokiego fundamentu. W przypadku lekkiej jednostki wystarczają czasem dwa prefabrykowane bloczki, stalowa rama albo niewielki postument na dobrze zagęszczonej podbudowie. Cięższe urządzenia, grunty nasypowe i miejsca narażone na przemarzanie wymagają już staranniejszego rozwiązania.
Ja traktuję tę podstawę jako część całego systemu, a nie przypadkową płytę pod agregatem. Musi współpracować z odpływem skroplin, trasą rur, przewodami elektrycznymi i przestrzenią potrzebną do serwisowania. Oszczędność na tym etapie bywa pozorna, bo poprawa osiadłej lub popękanej podstawy po montażu jest znacznie trudniejsza.
Jak dobrać wymiary, wysokość i miejsce montażu
Najpierw trzeba wybrać konkretną pompę, a dopiero później zamawiać beton lub prefabrykat. Poszczególne modele różnią się szerokością, głębokością, ciężarem, rozstawem nóżek oraz wymaganym miejscem przed i za wentylatorem. Popularna płyta o wymiarach około 100 x 50 cm może pasować do wielu urządzeń, ale nie jest uniwersalnym standardem.
Podstawa powinna być nieco większa od obrysu urządzenia i umożliwiać bezpieczne przykręcenie jednostki. Zwykle zostawia się kilka do kilkunastu centymetrów zapasu, jednak ostateczny wymiar wynika z instrukcji montażu. Szczególnie ważny jest rozstaw otworów montażowych, ponieważ źle rozmieszczone kotwy mogą uniemożliwić ustawienie agregatu bez przerabiania świeżo wykonanej konstrukcji.
| Element | Orientacyjna zasada | Od czego zależy |
|---|---|---|
| Szerokość i długość | Obrys urządzenia plus zapas montażowy | Wymiary obudowy i rozstaw stóp |
| Wysokość nad gruntem | Zwykle około 20-40 cm, a w miejscach z dużą ilością śniegu więcej | Ukształtowanie terenu, pokrywa śnieżna, odpływ skroplin |
| Podbudowa żwirowa | Często około 20-30 cm po zagęszczeniu | Nośność gruntu i sposób odprowadzania wody |
| Odstęp od ściany | Zgodnie z instrukcją konkretnego modelu | Zasysanie powietrza, wyrzut powietrza i dostęp serwisowy |
Nie ustawiałbym jednostki w zagłębieniu terenu ani bezpośrednio pod okapem, z którego woda spływa na obudowę. Trzeba też uważać na miejsce przy sypialni, tarasie i granicy działki, ponieważ hałas odbijający się od ściany może być bardziej uciążliwy niż wynikałoby to z danych katalogowych.
Podstawy nie powinno się sztywno łączyć z fundamentem domu. Dom i mały postument mogą osiadać w różnym tempie, a połączenie konstrukcji ułatwia przenoszenie drgań. Bezpieczniej zostawić między nimi dylatację i poprowadzić rury oraz przewody w sposób, który nie tworzy sztywnego mostka.
Beton, prefabrykat czy wspornik ścienny
Najczęściej wybiera się jedną z trzech metod. Betonowy postument daje dużą stabilność i dobrze sprawdza się przy ciężkich jednostkach. Prefabrykowana podstawa skraca prace na działce, natomiast wspornik ścienny oszczędza miejsce, lecz wymaga pewnej konstrukcji budynku i bardzo dobrej kontroli drgań.
| Rozwiązanie | Zalety | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|
| Postument betonowy | Duża sztywność, możliwość dopasowania wymiarów, trwałość | Dłuższe wykonanie, prace mokre, konieczność przygotowania podłoża | Około 1000-2500 zł z robocizną |
| Prefabrykowane stopy lub rama | Szybki montaż, brak oczekiwania na dojrzewanie betonu | Trzeba dobrze wypoziomować elementy i dopasować rozstaw | Około 500-1500 zł |
| Wspornik ścienny | Oszczędność miejsca, łatwiejsze odprowadzenie wody pod urządzeniem | Możliwe drgania, wymagane solidne mocowanie do ściany | Około 500-1500 zł |
| Dwie niezależne stopy | Dobry odpływ skroplin, mniej betonu, prosty dostęp do podłoża | Trudniej zachować idealny rozstaw i poziom | Około 600-1600 zł |
W większości domów jednorodzinnych najbardziej praktyczny jest niski postument betonowy albo prefabrykowane stopy ustawione na warstwie zagęszczonego kruszywa. Dwie oddzielne podpory są wygodne, gdy producent przewidział taki sposób montażu, bo przestrzeń między nimi może odprowadzać wodę bez dodatkowych rur.
Wspornik ścienny nie jest automatycznie lepszy tylko dlatego, że zajmuje mniej miejsca. Przy ścianie murowanej trzeba sprawdzić rodzaj materiału, głębokość kotwienia i możliwość wystąpienia mostków akustycznych. W domu szkieletowym albo przy lekkiej okładzinie elewacyjnej takie rozwiązanie wymaga szczególnej konsultacji z instalatorem.
Jeżeli podłoże jest gliniaste, podmokłe lub świeżo nasypane, nie wybierałbym najtańszej opcji bez sprawdzenia gruntu. Nośność i odprowadzenie wody są ważniejsze niż sama grubość betonu. Gruba płyta wylana na nieustabilizowanej ziemi nadal może osiąść lub pęknąć.
Jak wykonać podstawę krok po kroku
1. Zacznij od dokumentacji urządzenia
Przed rozpoczęciem robót trzeba znać ciężar jednostki, wymiary, rozstaw podpór, minimalne odległości od ścian oraz sposób odprowadzania skroplin. W instrukcji często znajduje się też informacja, czy urządzenie ma stać na jednej płycie, dwóch stopach czy specjalnej konstrukcji stalowej.
2. Wyznacz poziom i przygotuj wykop
Teren należy oczyścić z humusu, korzeni i luźnej ziemi. Przy typowej podstawie wykonuje się wykop na kilkadziesiąt centymetrów, a jego głębokość dobiera do rodzaju gruntu i planowanej konstrukcji. Na stabilnym podłożu ważniejsze od bardzo głębokiego wykopu jest warstwowe zagęszczenie podbudowy.
Na dnie można ułożyć geowłókninę, a następnie kruszywo lub żwir. Materiał powinien być zagęszczany warstwami, nie jednorazowo usypany pod gotową płytą. Jeśli grunt jest wysadzinowy albo woda długo utrzymuje się w wykopie, rozwiązanie powinien ocenić wykonawca znający lokalne warunki.
3. Zaplanuj odpływ skroplin
Podczas odszraniania woda może spływać nie tylko kroplami, ale całym strumieniem. Najprostsze rozwiązanie polega na wykonaniu przepuszczalnego złoża żwirowego pod jednostką. W trudnym terenie można zaplanować drenaż, ale rura odprowadzająca wodę musi być zabezpieczona przed zamarzaniem.
Nie kierowałbym skroplin na chodnik, schody ani kostkę brukową. Zimą powstanie tam śliska warstwa lodu, a problem może wracać przy każdym cyklu odszraniania. Odpływ musi kończyć się w miejscu bezpiecznym dla ludzi i budynku, a nie tylko w najbliższym fragmencie utwardzonej nawierzchni.
4. Wykonaj płytę lub ustaw prefabrykaty
Przy płycie betonowej należy przygotować szalunek, ewentualne zbrojenie oraz przepusty dla instalacji. Beton powinien mieć parametry dopasowane do warunków zewnętrznych, a górna powierzchnia musi zostać dokładnie wypoziomowana. Krzywa płyta utrudni późniejsze ustawienie urządzenia i może zwiększyć obciążenie punktowe pod stopami.
Prefabrykaty ustawia się na równej, zagęszczonej podbudowie. Jeśli elementy różnią się wysokością albo lekko pracują pod obciążeniem, nie należy wyrównywać ich przypadkową warstwą ziemi. Lepiej poprawić podłoże, ponieważ stabilność całego zestawu zależy od tego, czy każda stopa ma pełne i trwałe podparcie.
Przeczytaj również: Nadproże 120 cm do drzwi 80 - jak dobrać i uniknąć błędów?
5. Zamontuj wibroizolatory i kotwy
Jednostkę ustawia się na podkładkach wskazanych przez producenta, a następnie przytwierdza do podstawy. Wibroizolator powinien być dobrany do ciężaru urządzenia i liczby punktów podparcia. Zbyt miękka guma może pogorszyć stabilność, a zbyt twarda nie ograniczy skutecznie drgań.
Nie dokręcałbym kotew „na siłę”. Mocowanie ma utrzymać urządzenie podczas pracy i silnego wiatru, ale nie powinno deformować stóp ani ściskać elementów tłumiących. Po montażu trzeba jeszcze sprawdzić poziom, dostęp do filtrów i możliwość zdjęcia obudowy podczas serwisu.
Przy tradycyjnym betonie trzeba uwzględnić czas jego dojrzewania. Pełną dojrzałość betonu przyjmuje się zwykle po około 28 dniach, choć termin montażu lekkiej konstrukcji może być krótszy, jeśli pozwalają na to zastosowana mieszanka, warunki i ocena wykonawcy.
Skropliny, hałas i błędy, które wychodzą zimą
Najczęstszy błąd to ustawienie jednostki zbyt nisko. Latem wszystko wygląda poprawnie, ale po opadach śniegu zasłonięty zostaje dolny odpływ, a woda z odszraniania zaczyna zamarzać pod urządzeniem. W praktyce bezpieczniej zostawić zapas wysokości niż później podnosić agregat po wykonaniu całej instalacji.
Drugim problemem jest brak przepuszczalnego podłoża. Woda spływa wtedy na beton lub kostkę, zamarza i stopniowo tworzy bryłę lodu. Złoże żwirowe o grubości około 30 cm często poprawia sytuację, ale jego rozmiar powinien wynikać z zaleceń dla konkretnego modelu i warunków gruntowych.
Niepokojący hałas nie zawsze oznacza awarię pompy. Czasem winne są sztywne kotwy, kontakt obudowy z konstrukcją albo postument połączony ze ścianą domu. Wibroizolatory pomagają, lecz nie zlikwidują problemu, jeśli urządzenie stoi na niestabilnej lub krzywej podstawie.
Uważałbym też na zasłanianie wentylatora ekranem, ogrodzeniem lub gęstą roślinnością. Osłona może ograniczyć przepływ powietrza, zwiększyć hałas i pogorszyć efektywność. Jeżeli ekran akustyczny jest potrzebny, powinien uwzględniać kierunek wyrzutu powietrza oraz odległości wskazane przez producenta.
Do typowych pomyłek należą również:
- wykonanie podstawy przed wyborem konkretnego modelu,
- brak miejsca na serwis i demontaż obudowy,
- kotwienie bez sprawdzenia przebiegu rur i przewodów,
- ustawienie agregatu na luźnych płytach bez zagęszczonej podbudowy,
- odprowadzenie wody na ciąg komunikacyjny,
- sztywne połączenie małego fundamentu z fundamentem domu.
Przed odbiorem instalacji sprawdziłbym jeszcze, czy jednostka jest wypoziomowana, stabilnie zamocowana i odsunięta od przeszkód zgodnie z instrukcją. Dobrze, jeśli instalator pokaże właścicielowi, gdzie zimą będzie pojawiać się woda i jak kontrolować odpływ. Taka krótka instrukcja często zapobiega problemom szybciej niż późniejsza wizyta serwisowa.
Trzy decyzje, których nie odkłada się do dnia montażu
Jeszcze przed wykonaniem podstawy trzeba ustalić dokładny model pompy, sposób odprowadzania skroplin i przebieg rur między jednostką zewnętrzną a budynkiem. Te trzy informacje wpływają na wymiary, wysokość oraz położenie przepustów. Bez nich łatwo zrobić estetyczną, ale niepraktyczną płytę.
Jeśli teren jest równy i przepuszczalny, wystarczy zwykle prosta podstawa na zagęszczonym kruszywie. Przy glinie, skarpie, wysokim poziomie wód gruntowych albo dużej jednostce nie warto kopiować rozwiązania od sąsiada. Warunki działki są ważniejsze niż gotowy schemat znaleziony w internecie.
Najrozsądniejsza oszczędność polega na ograniczeniu zbędnych elementów, a nie na pomijaniu podbudowy, odpływu i izolacji drgań. Dobrze przygotowane miejsce montażu nie musi być drogie ani efektowne, ale powinno być stabilne, suche pod spodem, dostępne dla serwisanta i dopasowane do konkretnego urządzenia.
