Kiedy prąd z paneli ma zasilać dom, najważniejsze jest zrozumienie drogi, którą pokonuje energia: od promieni słonecznych, przez ogniwa i falownik, aż po gniazdka oraz sieć. Pokażę, jak działa fotowoltaika, z czego składa się instalacja, co dzieje się z nadwyżkami i od czego zależy jej wydajność w polskich warunkach. Wyjaśnię też, kiedy potrzebny jest magazyn energii i jak uniknąć błędów przy planowaniu systemu.
Najważniejsze informacje o pracy instalacji fotowoltaicznej
- Panele zamieniają światło słoneczne na prąd stały.
- Falownik przekształca go w prąd przemienny używany przez domowe urządzenia.
- Najpierw działa autokonsumpcja, czyli bieżące zużycie energii na własne potrzeby.
- Nadwyżka może trafić do sieci lub magazynu energii.
- W Polsce instalacje przyłączone do sieci rozlicza się obecnie przede wszystkim w systemie net-billing.
Od światła do prądu w gniazdku
Fotowoltaika wykorzystuje zjawisko fotowoltaiczne, czyli zdolność określonych materiałów półprzewodnikowych do wytwarzania napięcia pod wpływem światła. W praktyce najczęściej stosuje się ogniwa wykonane z krzemu. Gdy fotony padają na ich powierzchnię, przekazują energię elektronom i powodują ich uporządkowany przepływ.
Pojedyncze ogniwo wytwarza niewielką ilość energii, dlatego łączy się je w moduły, a moduły w większe zespoły nazywane stringami. Na wyjściu paneli otrzymujemy prąd stały DC. Nie jest on jeszcze taki sam jak prąd w domowym gniazdku, dlatego musi przejść przez falownik.
Falownik, nazywany też inwerterem, zmienia prąd stały na prąd przemienny AC o parametrach zgodnych z instalacją budynku. Dzięki temu energia może zasilać lodówkę, płytę indukcyjną, pompę ciepła czy ładowarkę samochodu elektrycznego.
Cały proces nie wymaga wysokiej temperatury ani bezpośredniego, intensywnego słońca. Panele produkują energię także przy zachmurzonym niebie, choć wtedy uzysk jest mniejszy. To światło, a nie samo ciepło, uruchamia pracę ogniw.

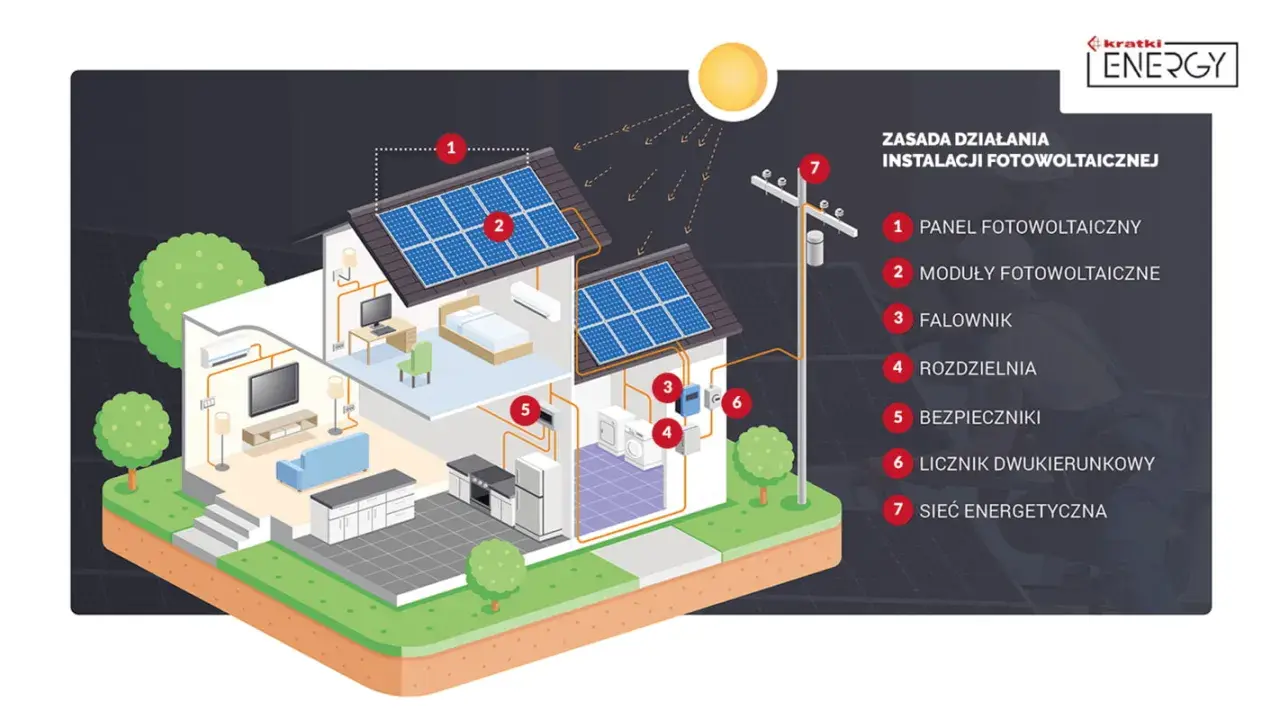

Z czego składa się instalacja i co robi każdy element
Dobrze zaprojektowany system PV jest częścią instalacji elektrycznej budynku, a nie samym zestawem paneli na dachu. Każdy element ma określone zadanie i wpływa na bezpieczeństwo oraz ilość energii, którą można realnie wykorzystać.
| Element | Rola w instalacji |
|---|---|
| Moduły fotowoltaiczne | Wytwarzają prąd stały z promieniowania słonecznego. |
| Okablowanie DC | Przesyła energię z paneli do falownika. |
| Falownik | Zmienia prąd stały na przemienny i kontroluje pracę systemu. |
| Zabezpieczenia DC i AC | Chronią instalację przed skutkami przepięć, zwarć i innych awarii. |
| Licznik dwukierunkowy | Mierzy energię pobraną z sieci oraz oddaną do sieci. |
| Magazyn energii | Przechowuje część nadwyżki do późniejszego wykorzystania. |
Moduły i połączenia między panelami
Panele łączy się szeregowo, aby uzyskać odpowiednie napięcie dla falownika. Taki zestaw nazywa się stringiem. Jeśli jeden fragment instalacji jest zacieniony, jego wpływ na produkcję zależy od sposobu połączenia, zastosowanych diod oraz konstrukcji falownika.
Właśnie dlatego cień rzucany przez komin, lukarnę albo wysokie drzewo nie jest drobiazgiem do pominięcia. W mojej ocenie analiza zacienienia daje często więcej niż wybór panelu o minimalnie wyższej sprawności.
Falownik i zabezpieczenia
Falownik nie tylko zmienia rodzaj prądu. Monitoruje też napięcie, częstotliwość i stan sieci. Instalacja przyłączona do sieci powinna automatycznie się wyłączyć podczas awarii zasilania, aby nie podawać napięcia na naprawianą linię.
Do systemu dobiera się również ochronę przeciwprzepięciową, wyłączniki oraz uziemienie. Ich obecność i prawidłowy dobór mają znaczenie szczególnie na dachach narażonych na wyładowania atmosferyczne. Oszczędzanie na tych elementach jest złym miejscem na cięcie kosztów.
Co dzieje się z energią wyprodukowaną w domu
Energia z paneli w pierwszej kolejności zasila urządzenia działające w budynku. Jeśli w południe pracuje pralka, pompa ciepła albo klimatyzator, prąd może zostać zużyty od razu. Takie wykorzystanie nazywa się autokonsumpcją i zwykle jest najbardziej korzystne.
Gdy produkcja przewyższa bieżące zużycie, nadwyżka ma dwa główne kierunki. Może zostać skierowana do magazynu energii albo popłynąć przez licznik dwukierunkowy do sieci elektroenergetycznej.
Praca bez magazynu energii
W typowym systemie on-grid energia jest zużywana na miejscu, a nadwyżka trafia do sieci. Wieczorem i nocą dom pobiera prąd z sieci, ponieważ panele nie produkują wystarczającej ilości energii. Nie oznacza to więc pełnej niezależności od operatora.
Nowe instalacje prosumenckie są zasadniczo rozliczane w systemie net-billing. W tym modelu energia oddana do sieci jest zapisywana jako wartość na depozycie prosumenckim, a nie odkładana w formie identycznej liczby kilowatogodzin. Według informacji Ministerstwa Klimatu i Środowiska opłacalność poprawia zwiększanie autokonsumpcji oraz dopasowanie pracy urządzeń do godzin produkcji.
W praktyce oznacza to, że uruchomienie zmywarki w dzień może być korzystniejsze niż włączenie jej późnym wieczorem. Podobnie można sterować grzałką ciepłej wody, pompą ciepła czy ładowaniem samochodu elektrycznego.
Praca z magazynem energii
Magazyn ładuje się nadwyżką, której dom nie zużywa w danym momencie. Zgromadzony prąd można wykorzystać po zachodzie słońca, dzięki czemu rośnie autokonsumpcja i spada pobór energii z sieci.
Magazyn nie tworzy energii i nie rozwiązuje każdego problemu. Ma własną pojemność, moc ładowania, sprawność oraz ograniczoną żywotność. Dobierałbym go do profilu zużycia, a nie według zasady „im większy, tym lepszy”.
Od czego zależy produkcja w polskich warunkach
Moc instalacji podawana w kWp oznacza moc znamionową modułów w warunkach testowych. Nie jest to ilość energii wyprodukowana w ciągu dnia ani roku. Rzeczywisty uzysk zależy od położenia dachu, kąta nachylenia, temperatury, zabrudzenia, strat na przewodach i pracy falownika.
Orientacyjnie w Polsce 1 kWp może wyprodukować około 900-1100 kWh rocznie, ale jest to przedział, a nie obietnica. Instalacja o mocy 6 kWp może więc uzyskać mniej więcej 5400-6600 kWh w sprzyjających warunkach, lecz wynik zmieni się przy zacienieniu lub niekorzystnej orientacji.
| Warunek | Wpływ na pracę systemu |
|---|---|
| Południowa orientacja | Zwykle zapewnia wysoki uzysk roczny, szczególnie przy właściwym kącie nachylenia. |
| Wschód i zachód | Dają bardziej rozłożoną produkcję w ciągu dnia, co może pomagać w autokonsumpcji. |
| Zacienienie | Może obniżyć uzysk całego stringu, zwłaszcza przy złym projekcie połączeń. |
| Wysoka temperatura | Panele zwykle pracują mniej wydajnie niż w chłodnych, słonecznych warunkach. |
| Śnieg i zabrudzenia | Czasowo ograniczają dostęp światła do ogniw. |
Najwięcej energii instalacja produkuje od wiosny do wczesnej jesieni. Zimą krótkie dni, niskie położenie słońca i zachmurzenie mocno ograniczają produkcję, dlatego nie należy dobierać systemu wyłącznie na podstawie letnich obserwacji.
Ważny jest również profil zużycia. Dwa domy z takim samym rocznym zapotrzebowaniem mogą potrzebować różnych instalacji, jeśli w jednym mieszkańcy pracują zdalnie, a w drugim wszyscy wychodzą rano i wracają dopiero wieczorem.
On-grid, off-grid czy układ hybrydowy
Najczęściej montuje się system on-grid, czyli połączony z siecią elektroenergetyczną. Jest stosunkowo prosty, pozwala korzystać z sieci przy niedoborze produkcji i nie wymaga dużego magazynu. Jego ograniczeniem jest brak zasilania podczas awarii sieci, nawet gdy na dachu świeci słońce.
System off-grid działa bez stałego połączenia z siecią. Wymaga paneli, akumulatorów oraz urządzeń, które utrzymają zasilanie także przy kilku pochmurnych dniach. Sprawdza się przede wszystkim w miejscach bez przyłącza, ale w domu całorocznym wymaga starannego bilansu mocy i pojemności.
Hybryda łączy oba rozwiązania. Nadwyżka trafia do magazynu, brakująca energia może być pobrana z sieci, a wybrane obwody mogą działać awaryjnie. Trzeba jednak wyraźnie ustalić, co ma być podtrzymywane, ponieważ zasilenie całego domu podczas awarii wymaga większego falownika, odpowiednich zabezpieczeń i większej baterii.
| Rodzaj systemu | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|
| On-grid | Niski stopień komplikacji i możliwość współpracy z siecią. | Zwykle wyłącza się przy awarii sieci. |
| Off-grid | Może działać bez przyłącza energetycznego. | Wymaga dużego magazynu i dokładnego bilansu zużycia. |
| Hybrydowy | Łączy autokonsumpcję z możliwością zasilania awaryjnego. | Wyższy koszt i bardziej złożony projekt. |
Jak dobrze zaplanować instalację fotowoltaiczną
Pierwszym krokiem powinno być sprawdzenie rachunków za energię z ostatnich 12 miesięcy. Na tej podstawie można oszacować zużycie, ale przy planowanej pompie ciepła, klimatyzacji albo samochodzie elektrycznym trzeba doliczyć przyszłe zapotrzebowanie.
Nie dobierałbym mocy wyłącznie do powierzchni dachu. Ważniejsze są roczne zużycie, sposób korzystania z urządzeń i możliwości techniczne budynku. Zbyt duża instalacja może produkować nadwyżki, których trudno efektywnie wykorzystać.
Co sprawdzić przed montażem
- stan pokrycia dachowego i jego przewidywaną żywotność,
- zacienienie od kominów, drzew i sąsiednich budynków,
- nośność konstrukcji oraz sposób prowadzenia przewodów,
- miejsce na falownik, zabezpieczenia i ewentualny magazyn,
- stan rozdzielnicy elektrycznej i instalacji uziemiającej,
- możliwość podłączenia do właściwego operatora sieci dystrybucyjnej.
Mikroinstalacja OZE ma w Polsce moc do 50 kW. Brak konieczności uzyskania pozwolenia na budowę w typowych przypadkach nie zwalnia z poprawnego wykonania instalacji elektrycznej ani z formalności związanych z przyłączeniem do sieci.
Przy instalacjach o mocy powyżej 6,5 kW trzeba uwzględnić wymagania ochrony przeciwpożarowej, w tym uzgodnienie z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych i zawiadomienie właściwej komendy Państwowej Straży Pożarnej. Szczegóły mogą zależeć od rodzaju budynku oraz sposobu montażu, dlatego dokumentację powinien przygotować fachowiec.
Przeczytaj również: Sterownik ogrzewania podłogowego Salus: inteligentne zarządzanie ciepłem
Błędy, które obniżają efekt inwestycji
- Przewymiarowanie instalacji bez analizy zużycia i sposobu rozliczeń.
- Pomijanie zacienienia, bo dach „na oko” wydaje się dobrze nasłoneczniony.
- Wybór falownika bez sprawdzenia parametrów stringów i możliwości rozbudowy.
- Brak miejsca na serwis, wentylację i bezpieczne prowadzenie przewodów.
- Traktowanie magazynu jako gwarancji całkowitej niezależności od sieci.
- Powierzenie montażu ekipie, która nie pokazuje projektu zabezpieczeń i schematu elektrycznego.
Najlepszy projekt nie musi mieć najdroższych paneli. Powinien za to uwzględniać bezpieczeństwo, zacienienie, profil zużycia i przyszłe potrzeby domu. To te elementy najczęściej decydują o tym, czy instalacja będzie wygodna i opłacalna przez lata.
Co naprawdę decyduje o korzyściach z własnego prądu
Sam fakt produkcji energii nie gwarantuje wysokiej autokonsumpcji. Największą różnicę robi dopasowanie godzin pracy urządzeń do produkcji oraz rozsądnie dobrana moc systemu. Czasem więcej daje sterowanie grzałką wody niż dokładanie kolejnych paneli na zacienionej połaci.
Jeśli zależy mi na zasilaniu awaryjnym, analizuję osobno obwody krytyczne, takie jak lodówka, router, oświetlenie czy sterowanie ogrzewaniem. Nie zakładam automatycznie, że instalacja podtrzyma kuchnię elektryczną, pompę ciepła i ładowarkę samochodu jednocześnie.
Fotowoltaika jest więc prostym procesem fizycznym, ale wymaga rozsądnego projektu elektrycznego. Panele wytwarzają prąd stały, falownik dopasowuje go do instalacji domu, a właściwe zarządzanie energią decyduje o tym, ile wyprodukowanego prądu faktycznie wykorzystasz u siebie.
