Mechaniczne mocowanie płyt na elewacji nie jest dodatkiem „na wszelki wypadek”. Dobrze wykonane zabezpiecza ocieplenie przed ssaniem wiatru, pracą podłoża i błędami, które wychodzą dopiero po pierwszej zimie. W tym tekście pokazuję, kiedy łączniki są potrzebne, jak dobrać ich długość i typ, ile sztuk dać na metr oraz gdzie najłatwiej o kosztowną pomyłkę.
Najważniejsze decyzje przed mocowaniem płyt
- Nie każde ocieplenie trzeba kołkować, ale starsze, wyższe i bardziej narażone na wiatr zwykle tego wymagają.
- Standardem jest 4 szt./m² w polu ściany, a przy narożach i krawędziach zagęszczenie rośnie.
- Typ łącznika zależy od podłoża i materiału izolacji, nie od przyzwyczajenia wykonawcy.
- Długość łącznika liczy się z zapasem, uwzględniając klej, tynk, warstwę ocieplenia i wymaganą głębokość zakotwienia.
- Montaż warto rozpocząć po 48 godzinach od przyklejenia płyt, żeby nie osłabić całego układu.
- Przy grafitowym EPS szczególnie pilnuję montażu zagłębionego i zaślepek, bo ślady punktowe później potrafią wyjść na tynku.
Kiedy kołkowanie styropianu ma sens
Ja zwykle zaczynam od oceny podłoża i ekspozycji budynku. W nowym, równym domu jednorodzinnym, z nośną ścianą i dobrze wykonanym klejeniem, dodatkowe mocowanie nie zawsze jest konieczne. Inaczej wygląda to przy starszych ścianach, elewacjach wysokich, narożnych i narażonych na silny wiatr, a także wtedy, gdy na ociepleniu mają pojawić się cięższe warstwy wykończeniowe, na przykład płytki albo kamień.
- Starsze tynki i słabsze podłoża częściej wymagają łączników.
- Próba przyczepności wykonana przed pracą dużo mówi o tym, czy sama warstwa kleju wystarczy.
- W budynkach wyższych i na krawędziach dachu rośnie siła ssania wiatru, więc rośnie też potrzeba stabilizacji.
- Jeżeli ocieplenie ma przenosić dodatkowy ciężar, samo klejenie jest po prostu zbyt ryzykowne.
Dobrym, prostym testem jest próbka styropianu 10 x 10 cm przyklejona przed pracami. Po około 3 dniach klej zwykle osiąga wstępną wytrzymałość; jeśli nie da się jej oderwać bez większego oporu, podłoże rokuje dobrze. Jeśli schodzi zbyt łatwo, wolę nie ryzykować i daję łączniki. Gdy już wiem, że dodatkowe mocowanie ma sens, przechodzę do doboru samego elementu, bo tu najłatwiej popełnić błąd niewidoczny na etapie montażu.
Jak dobrać łączniki do podłoża i rodzaju styropianu
Dobór łącznika zależy od trzech rzeczy: rodzaju ściany, grubości izolacji i sposobu montażu. W systemach ETICS, czyli popularnych warstwowych ociepleniach elewacji, łącznik ma nie tylko „trzymać” płytę. Ma też dociągnąć ją do podłoża, nie robić zbędnego mostka termicznego i współpracować z konkretnym projektem.
| Podłoże lub sytuacja | Orientacyjna głębokość zakotwienia | Co zwykle wybieram | Na co zwracam uwagę |
|---|---|---|---|
| Beton, pełna ceramika, pełny silikat | 3-6 cm | Łącznik systemowy do EPS/XPS, zwykle z trzpieniem tworzywowym lub stalowym | Nośne podłoże daje spory zapas, ale długość nadal liczę z klejem i ewentualnym starym tynkiem |
| Beton komórkowy, ceramika drążona, silikat szczelinowy | 6-9 cm | Łącznik dobrany dokładnie do systemu i podłoża | Tu zbyt krótki kołek jest jednym z najczęstszych błędów |
| Styropian EPS biały lub grafitowy | Zależnie od projektu | Łącznik z trzpieniem tworzywowym albo stalowym | Grafit wymaga szczególnej ostrożności przy montażu i lepiej znosi rozwiązania zagłębione |
| Wełna mineralna | Zależnie od systemu | Łącznik z trzpieniem metalowym | Tu nie warto zastępować elementu „do wszystkiego” |
W praktyce długość łącznika liczę tak: głębokość zakotwienia + grubość kleju + grubość izolacji + warstwy istniejące, a przy montażu zagłębionym odejmuję jeszcze to, co system przewiduje na schowanie talerzyka. W przypadku remontu najczęściej „zjada” nam zapas stary tynk, dlatego jego grubości nie wolno zgadywać. Łącznik powinien przechodzić przez warstwę kleju i wejść w nośne podłoże, bo samo przytrzymanie w styropianie niczego nie stabilizuje.
Warto też pamiętać o talerzyku. Powinien mieć co najmniej 60 mm średnicy, a przy montażu zagłębionym łącznik osadza się zwykle około 20 mm w płycie i przykrywa zaślepką z materiału termoizolacyjnego. Nie wypełniałbym tych miejsc zaprawą, bo to nie rozwiązuje problemu i potrafi zostawić widoczny ślad na elewacji. Po takim doborze zostaje już tylko rozsądne rozmieszczenie łączników na ścianie.
Ile kołków dać i gdzie je rozmieścić

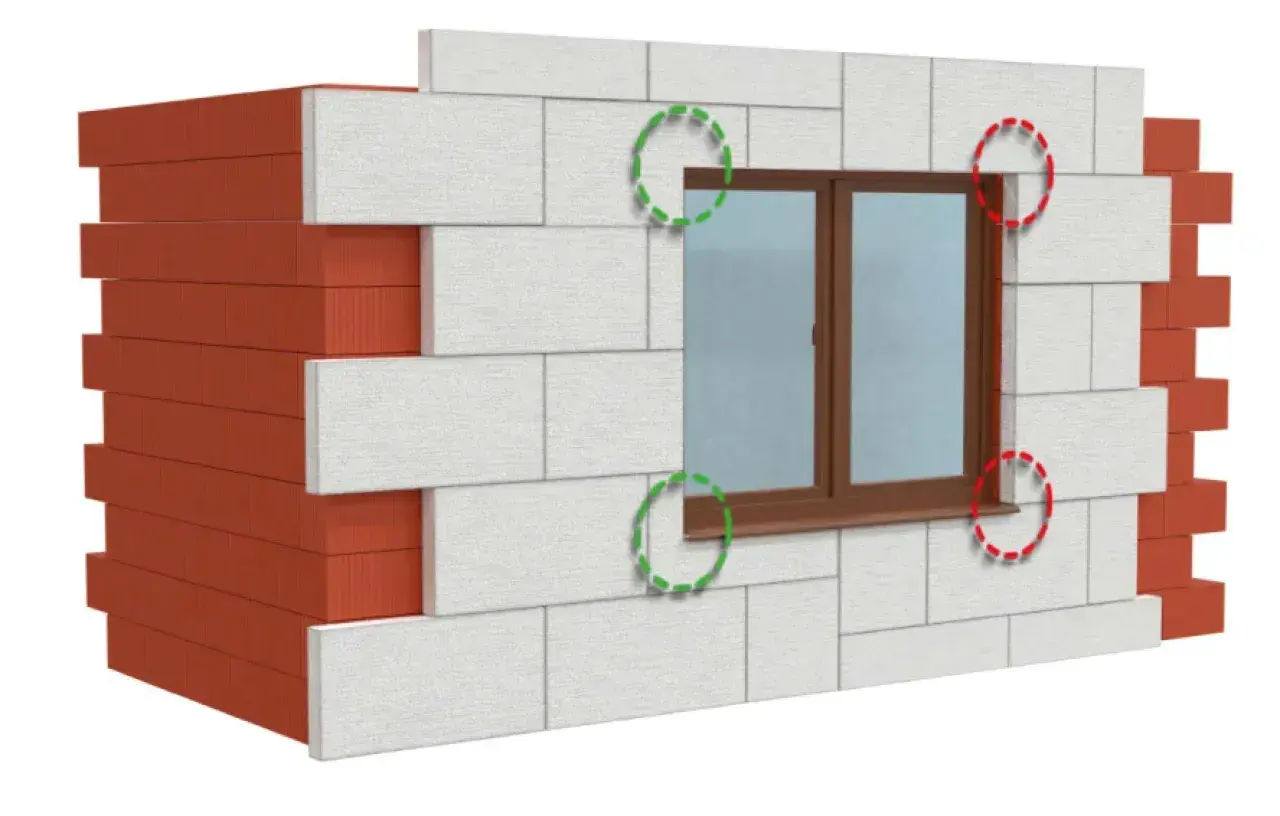

Najprościej mówiąc: w polu ściany standardem są zwykle 4 łączniki na m², a przy krawędziach, narożach i wokół otworów trzeba gęściej. To właśnie tam wiatr „łapie” elewację najmocniej, więc rozkład mocowań ma większe znaczenie niż sama liczba na papierze.
| Strefa elewacji | Zagęszczenie łączników | Co to oznacza w praktyce |
|---|---|---|
| Środek ściany | 4 szt./m² | To najczęściej spotykane minimum dla styropianu w dobrym, przewidywalnym podłożu |
| Budynek do 12 m wysokości | 4 szt./m² | W wielu systemach tyle wystarcza w polu ściany, ale strefy narożne nadal wzmacniam |
| Budynek 12-20 m | 6 szt./m² w polu, 8 szt./m² przy krawędziach | Wysokość zaczyna realnie podnosić obciążenia od wiatru |
| Budynek powyżej 20 m | 8 szt./m² w polu, 12 szt./m² w strefie krawędziowej | Tu nie ma miejsca na „oszczędne” podejście |
| Naroża, pasy przy oknach i drzwiach | 6-8 szt./m² | To miejsca, gdzie oderwanie płyty najłatwiej zaczyna się od jednego słabszego punktu |
Najbardziej praktyczna zasada jest prosta: nie traktuję całej ściany jednakowo. Strefa krawędziowa, zależnie od geometrii budynku, ma zwykle od 1 do 2 m szerokości i właśnie tam dokładam mocowania bez dyskusji. Jeżeli wykonawca proponuje identyczne zagęszczenie na środku i na narożach, to mam powód, żeby zadać kilka dodatkowych pytań. Przy detalicznych cenach rzędu 0,26-0,40 zł za sztukę sam materiał na kołki zwykle zamyka się mniej więcej w 1,10-2,40 zł/m², jeśli zużywasz 4-6 sztuk na metr, więc to nie jest miejsce na pozorne oszczędności.
Jak przebiega montaż bez uszkadzania płyt

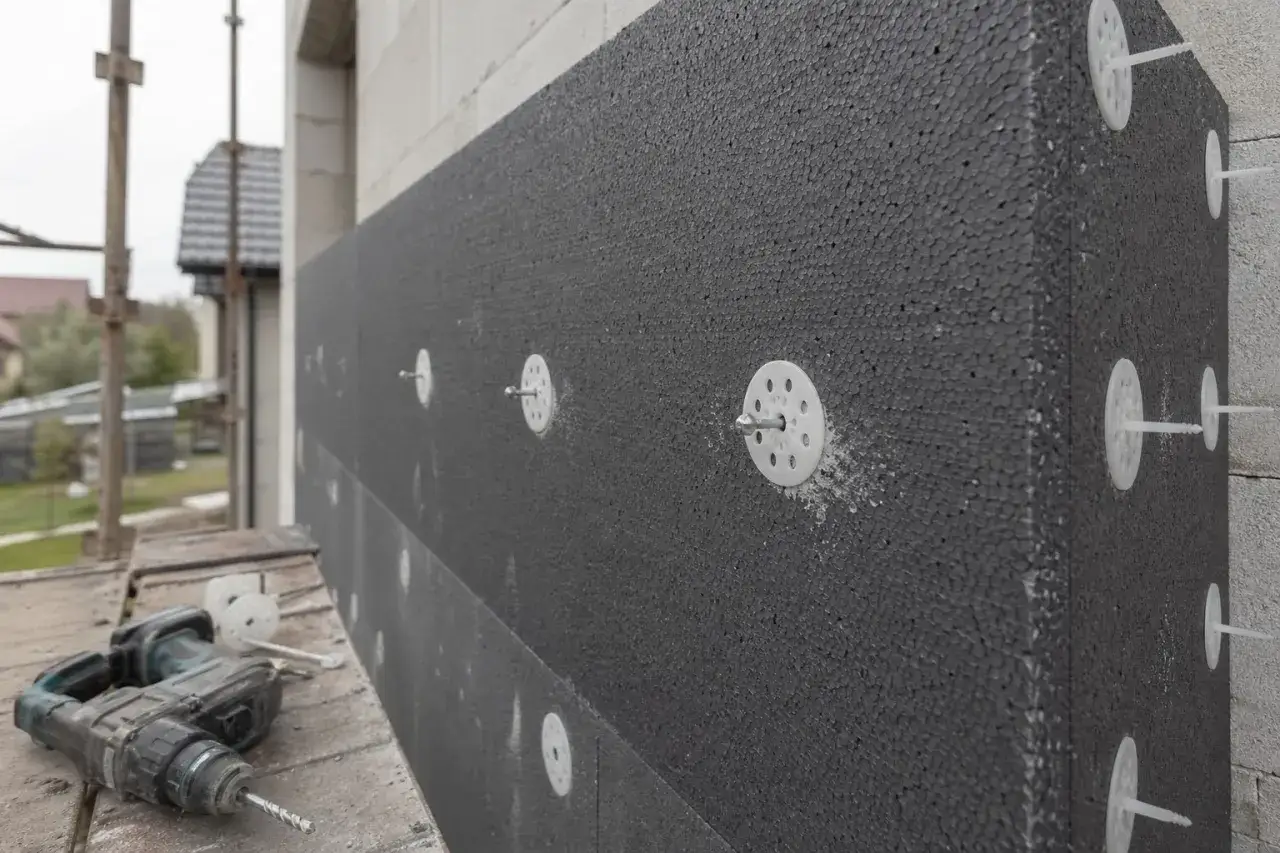

Ja robię to w stałej kolejności, bo improwizacja przy elewacji zwykle kończy się krzywymi talerzykami albo zbyt płytkim osadzeniem. Najbezpieczniej zacząć nie wcześniej niż po 48 godzinach od przyklejenia płyt, gdy klej zdąży już wstępnie związać.
- Wyznaczam punkty wiercenia zgodnie z projektem i strefą ściany.
- Wiercę otwór na wymaganą głębokość, pilnując, żeby przejść przez warstwy kleju i ewentualne stare tynki.
- Osadzam łącznik do momentu, w którym talerzyk jest zlicowany z powierzchnią albo lekko zagłębiony, jeśli taki jest system.
- Przy montażu zagłębionym wstawiam zaślepkę z EPS i nie maskuję miejsca zaprawą klejową.
- Sprawdzam, czy kołek nie zgniótł płyty i czy nie widać miejscowego wgłębienia, które później wyjdzie na tynku.
- Na końcu wyrównuję ewentualne nierówności płyt przed warstwą zbrojoną.
Przy grafitowym styropianie pilnuję jeszcze jednej rzeczy: nie zostawiam płyt długo bez osłony w pełnym słońcu, bo nagrzane powierzchnie bardziej pracują i łatwiej o błędy montażowe. To drobiazg, ale na elewacji właśnie takie drobiazgi robią różnicę między równą ścianą a pasami, które potem widać z ulicy. Sama technika jest prosta, ale najwięcej problemów powodują nie detale, tylko powtarzalne błędy.
Błędy, które wychodzą po pierwszej zimie
W elewacjach najbardziej kosztują rzeczy, które przez kilka dni wyglądają „w porządku”. Później przychodzi mróz, wiatr i wilgoć, a wtedy od razu widać, gdzie ktoś przyspieszył pracę.
- Zbyt mała głębokość zakotwienia - kołek siedzi w słabym fragmencie ściany i traci nośność.
- Wiercenie tylko w warstwie tynku - daje pozorne mocowanie, ale nie stabilizuje ocieplenia.
- Za mało łączników na narożach - wiatr podrywa płyty właśnie tam, gdzie budynek jest najbardziej otwarty.
- Za wczesny montaż - świeży klej jeszcze nie przenosi obciążeń, więc płyty mogą się przesuwać.
- Wypełnianie zagłębień klejem - zamiast ukryć punkt mocowania, tworzysz mostek termiczny, czyli lokalny punkt ucieczki ciepła, i ślad na elewacji.
- Zbyt mocne dociągnięcie talerzyka - styropian się odkształca, a tynk później pokazuje każdy nacisk.
To są błędy banalne, ale kosztowne. Najgorsze jest to, że przez pierwsze dni często nie widać żadnego problemu. Wychodzi dopiero wtedy, gdy elewacja dostaje wiatr, wilgoć i różnice temperatur. Dlatego wolę trzymać się zasady, że łącznik ma stabilizować płytę, a nie ją miażdżyć albo „ratować” źle przygotowane podłoże.
Co ustalić z wykonawcą przed pierwszym wierceniem
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie zamawiaj samego „kołkowania”, tylko cały sposób mocowania wraz z projektem i strefami elewacji. Wtedy łatwiej porównać oferty i uniknąć skrótów, które na papierze wyglądają niewinnie, a w praktyce kończą się poprawkami.
- Czy projekt przewiduje łączniki, a jeśli tak, to ile w polu i ile przy narożach.
- Jaki jest materiał ściany i jaka ma być minimalna głębokość zakotwienia.
- Czy łącznik ma trzpień tworzywowy, stalowy czy wkręcany.
- Czy montaż ma być zlicowany, czy zagłębiony z zaślepką.
- Czy elewacja będzie później obciążona cięższym wykończeniem.
- Jak ekipa rozwiąże strefy przy oknach, drzwiach i narożnikach.
Przy obecnych cenach detalicznych łączniki kosztują zwykle około 0,26-0,40 zł za sztukę, więc sam materiał na 1 m² przy zużyciu 4-6 sztuk to mniej więcej 1,10-2,40 zł. To niewielki wydatek w porównaniu z naprawą odspojonej warstwy ocieplenia, dlatego oszczędności szukałbym raczej w dobrej organizacji pracy niż w redukowaniu liczby kołków. Dobrze dobrane mocowanie nie robi wrażenia na odbiorze, ale to ono decyduje, czy elewacja po kilku sezonach będzie nadal równa, stabilna i bez śladów odspajania. Jeśli mam wskazać jeden etap, którego nie warto robić „na oko”, to właśnie ten.
