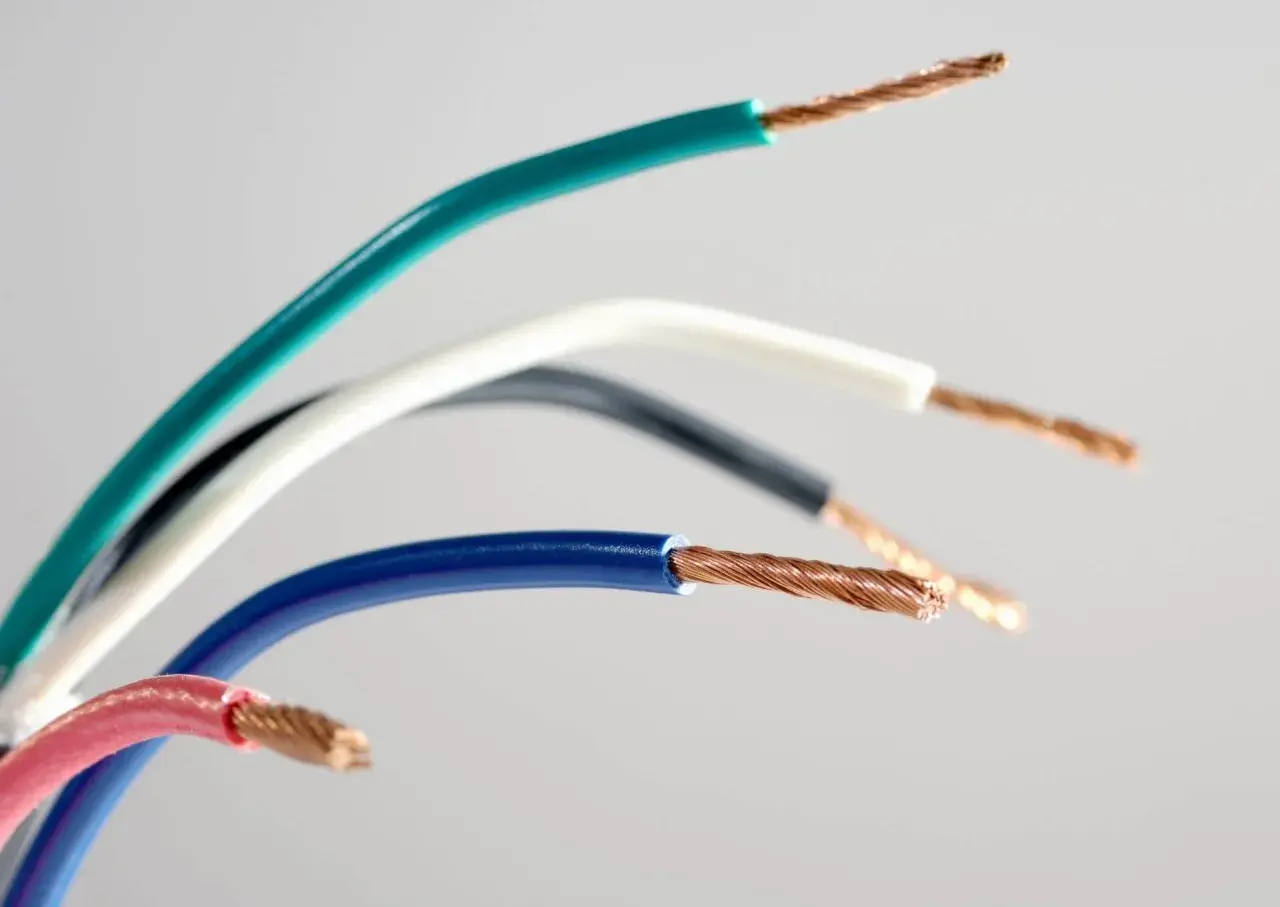

Przy podłączaniu gniazdka, lampy albo zasilacza łatwo zatrzymać się przy niebieskiej żyle i pomyśleć: niebieski kabel to plus czy minus? W typowej instalacji domowej odpowiedź jest inna, niż sugeruje to pytanie, ponieważ prąd 230 V jest przemienny i używa oznaczeń L, N oraz PE, a nie plusa i minusa. Poniżej wyjaśniam, co oznacza niebieski przewód, kiedy może oznaczać biegun ujemny oraz jak bezpiecznie sprawdzić instalację.
Najkrótsza odpowiedź o niebieskim przewodzie
- Instalacja 230 V AC: niebieski przewód oznacza zwykle neutralny N, a nie minus.
- Prąd stały DC: niebieska żyła może pełnić funkcję minusa lub przewodu 0 V, ale zależy to od urządzenia i jego oznaczeń.
- Przewód fazowy: najczęściej jest brązowy, czarny albo szary.
- Przewód ochronny: ma izolację żółto-zieloną i nie wolno używać tego koloru do innych funkcji.
- Bezpieczeństwo: sam kolor nie daje pewności, szczególnie w starej lub przerabianej instalacji.
W instalacji 230 V niebieski oznacza przewód neutralny
W domowej instalacji elektrycznej zasilanej napięciem 230 V nie mówimy technicznie o plusie i minusie. To obwód prądu przemiennego AC, w którym występuje przewód fazowy L oraz neutralny N. Niebieska żyła jest przeznaczona do oznaczania przewodu neutralnego, który zamyka obwód i odprowadza prąd z odbiornika.

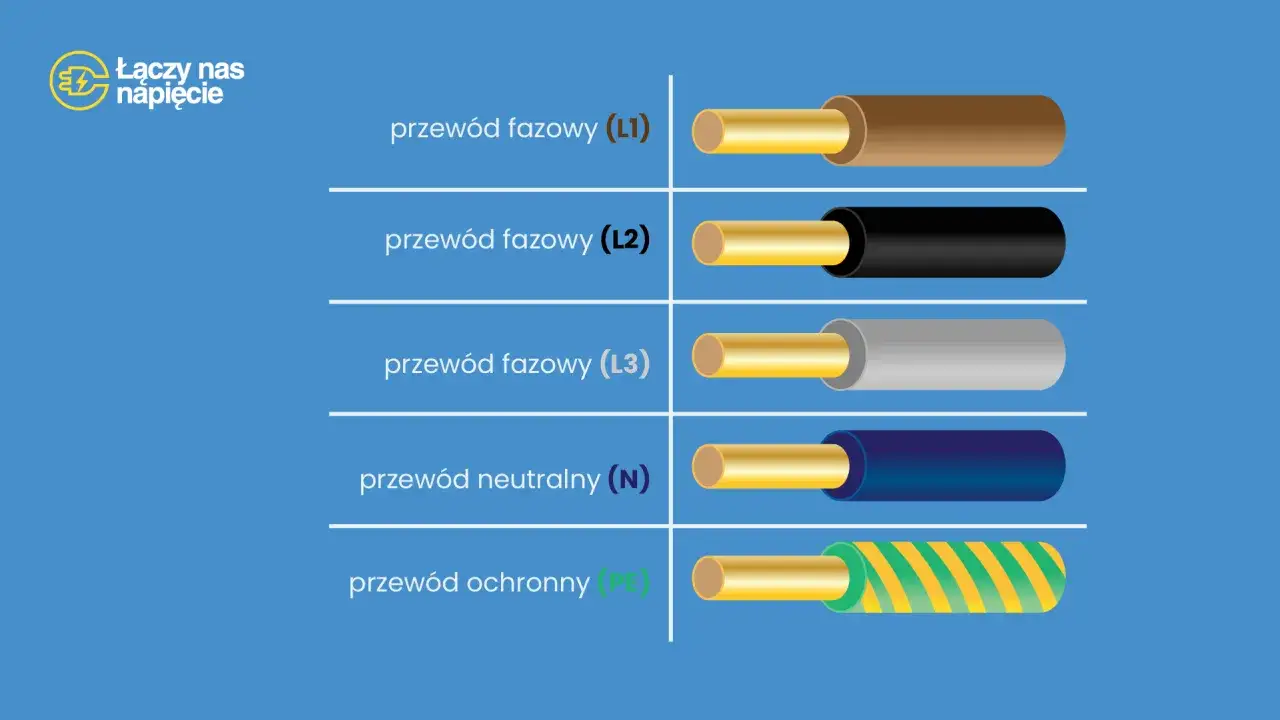

Najczęściej spotykany układ w gniazdku wygląda tak: brązowy lub czarny przewód to faza, niebieski to N, a żółto-zielony to PE, czyli przewód ochronny. Podobne oznaczenia pokazują materiały edukacyjne ZPE. Traktuję je jednak jako wskazówkę, a nie dowód, że każda istniejąca instalacja została wykonana prawidłowo.
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L | brązowy, czarny lub szary | przewód fazowy, na którym występuje napięcie względem ziemi |
| N | niebieski | przewód neutralny obwodu |
| PE | żółto-zielony | ochrona przeciwporażeniowa i połączenie z uziemieniem |
| PEN | żółto-zielony z niebieskim oznaczeniem końców | w starszych układach połączenie funkcji ochronnej i neutralnej |
Przewód neutralny nie powinien być jednak traktowany jako całkowicie bezpieczny. W sprawnej instalacji jego potencjał jest bliski potencjałowi ziemi, ale przy błędach, przerwie przewodu N albo nieprawidłowym podłączeniu może pojawić się na nim niebezpieczne napięcie.
Kiedy niebieski przewód może być minusem
Określenia plus i minus dotyczą przede wszystkim prądu stałego DC, na przykład instalacji 12 V, zasilaczy, taśm LED, elektroniki, akumulatorów i części instalacji samochodowych. W takich obwodach niebieski przewód może być używany jako minus albo 0 V, ale nie istnieje jedna uniwersalna zasada, która pozwalałaby rozpoznać biegun wyłącznie po kolorze.
W wielu gotowych urządzeniach plus ma kolor czerwony, a minus czarny lub niebieski. Producent może jednak zastosować inne barwy, szczególnie w wielożyłowych przewodach sterowniczych. Dlatego przed podłączeniem sprawdzam przede wszystkim oznaczenia + oraz -, opis na obudowie, instrukcję i polaryzację na wtyku.
Taśmy LED i zasilacze
Przy taśmie LED niebieska żyła często trafia do zacisku ujemnego, ale decydujące są nadruki na taśmie i zasilaczu. Zamiana biegunów może sprawić, że taśma nie zaświeci, a w niektórych układach może też uszkodzić sterownik.
Nie wolno mylić niebieskiego przewodu od strony wyjścia zasilacza 12 V z niebieską żyłą po stronie wejścia 230 V. Po stronie sieciowej niebieski zwykle oznacza N, natomiast po stronie niskiego napięcia może oznaczać minus. To dwa różne obwody, mimo że użyto podobnego koloru.
Samochód i akumulator
W instalacjach samochodowych najczęściej spotyka się czerwony przewód jako dodatni i czarny jako ujemny, lecz dodatkowe obwody mogą mieć inne oznaczenia. Przy akumulatorze bieguny trzeba rozpoznać po symbolach i pomiarze, a nie po kolorze przewodu poprowadzonego przez poprzedniego właściciela.
Jak sprawdzić przewód bez zgadywania
Jeśli przewody wystają z puszki lub obudowy, pierwszym krokiem jest ustalenie, z jakim napięciem mamy do czynienia. Inaczej sprawdza się obwód 230 V AC, a inaczej instalację 12 V DC. Bez tej informacji nawet prawidłowo użyty miernik może prowadzić do błędnych wniosków.
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy i zabezpiecz miejsce pracy przed przypadkowym załączeniem.
- Sprawdź brak napięcia odpowiednim wskaźnikiem, najlepiej dwubiegunowym, przed rozpoczęciem podłączania.
- Porównaj kolory z oznaczeniami na aparacie, schematem i zaciskami opisanymi jako L, N, PE, + lub -.
- W obwodzie DC sprawdź polaryzację miernikiem ustawionym na napięcie stałe, ale tylko wtedy, gdy potrafisz poprawnie dobrać zakres i punkty pomiarowe.
- Po wykonaniu połączenia ponownie skontroluj zaciski, izolację oraz działanie zabezpieczenia.
Popularny próbnik neonowy wkrętakowy nie jest dla mnie wystarczającym narzędziem do potwierdzania, że przewód jest neutralny. Może nie wykryć napięcia w każdej sytuacji i nie pokazuje, czy przewód został poprawnie podłączony. Do instalacji domowej lepszy jest dwubiegunowy tester napięcia, a pomiary i przeróbki najlepiej powierzyć elektrykowi z odpowiednimi uprawnieniami.
Jeżeli nie masz pewności, który bezpiecznik odpowiada za dany obwód, nie dotykaj odsłoniętych żył. Przy napięciu sieciowym nie ma bezpiecznej metody polegającej na „krótkim sprawdzeniu palcem”, zbliżeniu przewodu do metalowego elementu ani zwieraniu żył.
Dlaczego kolor nie zawsze wystarcza
Kolorystyka przewodów działa dobrze w nowej, poprawnie wykonanej instalacji. W praktyce można jednak trafić na stare obwody, błędne przeróbki i przewody użyte niezgodnie z przeznaczeniem. Niebieska żyła mogła zostać wykorzystana przez instalatora jako przewód fazowy, zwłaszcza w obwodzie oświetleniowym, a oznaczenie na końcu mogło się z czasem odkleić lub nie zostać wykonane.
Szczególną ostrożność zachowuję przy instalacjach wykonanych wiele lat temu. W dawnych układach spotyka się przewód PEN, który łączy funkcję neutralną i ochronną. Nie wolno samodzielnie rozdzielać go w przypadkowym miejscu ani łączyć przewodu N z bolcem ochronnym w gniazdku, ponieważ może to pogorszyć ochronę przeciwporażeniową.
Podobny problem pojawia się po wymianie włącznika światła. W puszce może znajdować się niebieska żyła wykorzystana jako przewód powrotny, czyli przewód doprowadzający fazę do lampy po załączeniu łącznika. Nie zakładaj wtedy, że niebieski oznacza N. O funkcji decyduje rzeczywiste połączenie i pomiar.
Co oznacza niebieski przewód w typowych sytuacjach
Gniazdko elektryczne
W standardowym gniazdku niebieski przewód podłącza się do zacisku N, brązowy lub czarny do L, a żółto-zielony do PE. Położenie zacisków po lewej i prawej stronie może zależeć od konstrukcji osprzętu, dlatego zawsze kieruję się oznaczeniami na mechanizmie, a nie wyłącznie stroną gniazdka.
Lampa sufitowa
W oprawie oświetleniowej niebieska żyła powinna trafić do zacisku neutralnego, a przewód fazowy do zacisku L. Przed pracą trzeba wyłączyć obwód i sprawdzić brak napięcia, ponieważ wyłączenie samego włącznika nie zawsze odcina wszystkie przewody w puszce.
Zasilacz 12 V lub 24 V
Na wyjściu zasilacza należy szukać oznaczeń V+, V-, DC+ albo DC-. Niebieski może być minusem, ale kolor nie zastępuje oznaczenia producenta. Ważne jest także zachowanie właściwego napięcia, wydajności prądowej i przekroju przewodu, ponieważ błędne podłączenie może spowodować zwarcie albo przegrzanie instalacji.
Przeczytaj również: Jak układać parkiet wzory: Najlepsze techniki i inspiracje do aranżacji
Przewód ochronny
Żółto-zielonej żyły nie wolno traktować jako minusa, neutralnego ani przewodu roboczego. Jej zadaniem jest ochrona przed porażeniem w razie uszkodzenia izolacji. Kolor żółto-zielony jest zarezerwowany dla funkcji ochronnej i nie powinien być wykorzystywany do żadnego innego celu.
Jak uniknąć kosztownej pomyłki przy podłączaniu
Najczęstszy błąd polega na przenoszeniu zasad z elektroniki na instalację domową. Ktoś zapamiętuje, że niebieski bywa minusem w obwodzie 12 V, a potem próbuje zastosować tę regułę przy gniazdku 230 V. Tymczasem w domu niebieska żyła oznacza zazwyczaj neutralny N, a nie biegun ujemny.
- Nie podłączaj przewodów tylko na podstawie koloru, gdy instalacja jest stara lub była modyfikowana.
- Nie zamieniaj przewodu neutralnego z ochronnym, nawet jeśli urządzenie pozornie działa.
- Nie używaj próbnika jako jedynego potwierdzenia braku napięcia.
- Nie łącz obwodów 230 V i 12 V tylko dlatego, że mają przewody w podobnych kolorach.
- Przy nieopisanych przewodach wykonaj pomiar albo zleć identyfikację elektrykowi.
W mojej ocenie kilka minut poświęconych na sprawdzenie schematu i pomiar daje więcej niż zgadywanie na podstawie barwy izolacji. Koszt wezwania fachowca jest niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia sprzętu.
Kolor podpowiada, ale pomiar rozstrzyga
W typowej polskiej instalacji 230 V niebieski przewód jest neutralnym N, więc nie należy nazywać go minusem. W obwodzie prądu stałego może pełnić funkcję minusa lub 0 V, lecz trzeba potwierdzić to oznaczeniami urządzenia i pomiarem.
Najbezpieczniejsza zasada jest prosta: kolor traktuj jako informację pomocniczą, a nie jako gwarancję. Jeśli przewody są nieopisane, instalacja jest stara albo nie wiesz, jak użyć miernika, odłącz zasilanie i zleć sprawdzenie osobie z kwalifikacjami.
