Przy planowaniu domu, garażu albo prostego budynku gospodarczego najwięcej problemów nie robi sam metraż, tylko to, jak pracuje układ nośny. Rozpiętość konstrukcji decyduje o tym, czy ciężar budynku rozłoży się spokojnie na ściany i fundamenty, czy trzeba będzie dodać podciąg, słup albo zmienić cały schemat posadowienia. W tym tekście pokazuję, jak odczytać ten parametr, kiedy wpływa on na wybór fundamentu i jakie błędy najczęściej wychodzą dopiero na etapie budowy.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem fundamentu
- Rozpiętość to nie tylko wymiar na rzucie, ale przede wszystkim odległość między podporami, która zmienia sposób pracy całej konstrukcji.
- Im większy rozstaw ścian lub słupów, tym częściej trzeba przewidzieć mocniejszy podciąg, dodatkową podporę albo inny typ posadowienia.
- Ławy sprawdzają się przy regularnych ścianach nośnych, a płyta fundamentowa lepiej radzi sobie z nierównym gruntem i punktowymi obciążeniami.
- Przed decyzją o fundamencie warto mieć opinię geotechniczną i jasny rzut z osiami podpór.
- Najdroższe błędy biorą się zwykle z mylenia wymiaru w osiach z wymiarem zewnętrznym albo z późnej zmiany układu ścian.
Jak czytać rozpiętość w projekcie, żeby nie pomylić wymiarów
Najwięcej nieporozumień bierze się z tego, że inwestor patrzy na wymiar zewnętrzny budynku, a projektant na odległość między osiami podpór. To nie zawsze jest to samo. Jeśli ściana ma 24 cm grubości, to różnica między wymiarem zewnętrznym a wymiarem w osiach może być już wyraźna, a przy dwóch warstwach ścian i ociepleniu robi się z tego kilkadziesiąt centymetrów.
W praktyce rozróżniam trzy rzeczy: wymiar w świetle, czyli czystą odległość między licami ścian; wymiar w osiach, czyli od środka jednej podpory do środka drugiej; oraz szerokość obiektu, która obejmuje także warstwy wykończeniowe. Dla fundamentów najważniejszy jest ten drugi wariant, bo to on mówi, gdzie naprawdę schodzi obciążenie.
Dobry przykład to dom z szerokim salonem i dużym przeszkleniem od ogrodu. Na rzucie wszystko może wyglądać lekko, ale jeśli środek budynku nie ma podpory, to ciężar stropu i dachu musi przejąć kilka punktów krańcowych. Kiedy ten wymiar jest już jasny, dopiero wtedy można sensownie ocenić, jak bardzo obciąży podpory i grunt.
Dlaczego większe przęsło tak mocno obciąża fundament

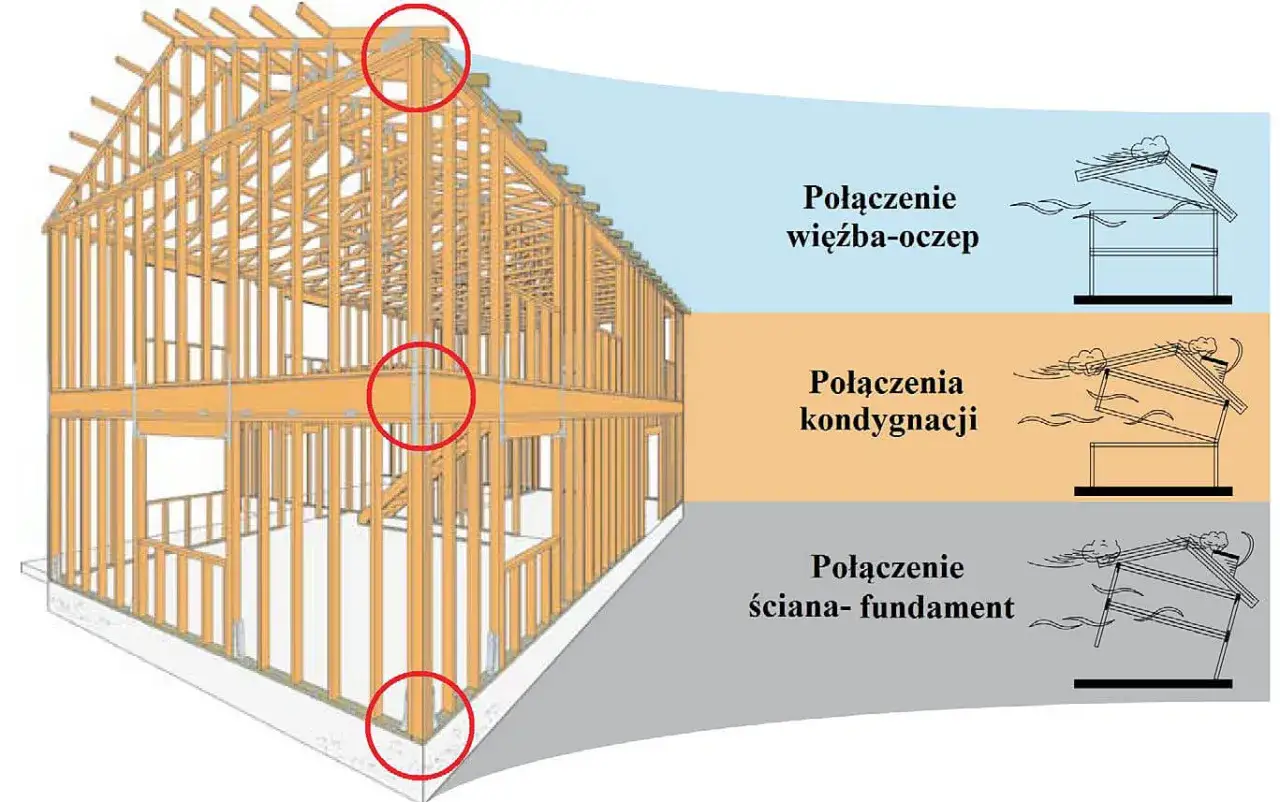

Im większy rozstaw między podporami, tym większe momenty zginające i ugięcia w elementach nośnych. Mówiąc prościej: belka, strop albo wiązar muszą pracować mocniej, a ich reakcje skupiają się w miejscach oparcia. To właśnie dlatego fundament pod ścianą nośną nie jest tylko „podkładem z betonu”, ale elementem, który zbiera i oddaje siły do gruntu.
Ja patrzę na to tak: małe przęsło daje projektantowi większą swobodę, a duże przęsło zmusza go do dokładniejszego układu podpór. Przy otwartych wnętrzach lub garażach bez słupów często pojawia się podciąg, czyli belka przenosząca obciążenie na boki. Wtedy fundamenty pod podporami muszą być przygotowane na większe, bardziej punktowe obciążenie niż zwykła ława pod ścianą.
W praktyce granica „zwykłego” rozwiązania dość szybko się przesuwa. Przy prostych układach domów jednorodzinnych rozstaw rzędu 3-4,5 m zwykle nie robi większego problemu, ale gdy przęsła zbliżają się do 6 m i więcej, projektant częściej sięga po dodatkowy słup, mocniejszy podciąg albo zmianę układu ścian. To nie jest kaprys, tylko sposób na ograniczenie ugięć i nadmiernego obciążenia fundamentów.
Gdy wiemy, gdzie naprawdę zbiera się ciężar, łatwiej dobrać fundament do konkretnego układu nośnego.
Który fundament pasuje do jakiego układu nośnego
Nie ma jednego fundamentu, który działa dobrze w każdym układzie. Ja zawsze zaczynam od pytania, czy obciążenie schodzi liniowo przez ściany, czy punktowo przez słupy i podciągi, bo od tego zależy, czy lepsze będą ławy, płyta, stopy czy fundament pośredni.
| Rozwiązanie | Kiedy ma sens | Co daje | Kiedy uważać |
|---|---|---|---|
| Ławy fundamentowe | Przy regularnych ścianach nośnych i równym podłożu | Prosty, ekonomiczny i dobrze znany układ posadowienia | Słabiej znoszą chaotyczny układ podpór i duże punktowe obciążenia |
| Płyta fundamentowa | Przy niejednorodnym gruncie, większych przeszkleniach i otwartych wnętrzach | Równomiernie rozkłada ciężar i ogranicza ryzyko nierównych osiadań | Wymaga bardzo starannego projektu detali i dobrego wykonania |
| Stopy fundamentowe | Pod słupy, wiaty, garaże i układy z punktowymi podporami | Przyjmują skoncentrowane obciążenia tam, gdzie naprawdę występują | Muszą być dokładnie powiązane z resztą konstrukcji, często przez ruszt |
| Pale lub inne fundamenty pośrednie | Przy słabym, nawodnionym lub bardzo zmiennym gruncie | Przenoszą obciążenia głębiej, poza niekorzystną warstwę podłoża | Są droższe i wymagają doświadczenia projektanta oraz wykonawcy |
W domu jednorodzinnym najczęściej wygrywa ława albo płyta, ale przy większych otwartych przestrzeniach płyta bywa po prostu bezpieczniejsza dla układu osiadań. Stopy fundamentowe z kolei dobrze znoszą punktowe obciążenia, jednak wymagają dokładniejszego skoordynowania z konstrukcją nadziemia. Sam typ fundamentu to jednak dopiero połowa decyzji, bo ostateczny wybór i tak ogranicza grunt pod budynkiem.
Grunt często decyduje więcej niż sama geometria
Na działce o dobrym, równym podłożu większa rozpiętość nie musi oznaczać dramatycznej przebudowy fundamentów. Problem zaczyna się wtedy, gdy grunt jest niejednorodny, nasypowy, słabonośny albo nawodniony. Wtedy nawet niewielka różnica w obciążeniu potrafi dać nierówne osiadanie, a to szybko widać w postaci rys na ścianach i problemów z drzwiami.
Dlatego przed doborem posadowienia warto mieć opinię geotechniczną, czyli dokument pokazujący nośność gruntu, poziom wody i warunki posadowienia. Przy trudniejszych warunkach dochodzi jeszcze bardziej rozbudowany projekt geotechniczny. To nie jest papier „do segregatora”, tylko źródło odpowiedzi na pytanie, czy budynek może stanąć na ławach, czy lepiej rozłożyć ciężar na większej powierzchni albo zejść głębiej.
Najczęściej obserwuję tę samą zależność: im bardziej skomplikowany układ nośny i im mniej przewidywalne podłoże, tym większy sens ma płyta fundamentowa albo rozwiązanie specjalne. Z kolei przy gruncie jednorodnym i prostym rzucie budynku zwykłe ławy nadal potrafią być najrozsądniejsze. To właśnie na tym etapie najłatwiej wychwycić błędy, które później wychodzą jako pęknięcia albo nadmierne osiadanie.
Najczęstsze błędy, które kosztują najwięcej
Widziałem już projekty, w których wszystko wyglądało dobrze na wizualizacji, a problem pojawiał się dopiero przy detalach konstrukcyjnych. Najdroższe błędy zwykle nie wynikają z jednego złego materiału, tylko z kilku drobnych skrótów myślowych złożonych w całość.
- Liczenie od elewacji zamiast od osi podpór. Taki błąd przesuwa całą geometrię i potrafi zmienić pracę fundamentu o kilkanaście centymetrów.
- Traktowanie ściany działowej jak nośnej lub odwrotnie. Jeśli ściana ma przejąć obciążenie, musi mieć dla niego realne oparcie; jeśli nie, nie wolno jej „na oko” obciążać stropem.
- Ignorowanie ciężkich punktów. Komin, schody, słup, podciąg czy ciężkie przeszklenie lokalnie zmieniają obciążenia bardziej niż całe dodatkowe pomieszczenie.
- Projektowanie fundamentu po wybraniu układu wnętrza. Dobrze jest zrobić to równolegle, bo późniejsze przesuwanie ścian nośnych często uruchamia lawinę poprawek.
- Zakładanie, że taki sam fundament sprawdzi się na każdej części działki. Różnice w gruncie bywają duże nawet na małej parceli, zwłaszcza po niwelacji terenu albo przy nasypach.
- Próba „odchudzenia” konstrukcji bez sprawdzenia ugięć. Element może być formalnie wytrzymały, a mimo to pracować zbyt miękko i powodować rysy wykończeniowe.
Jeśli te pułapki są wyeliminowane, projekt przechodzi z poziomu zgadywania na poziom świadomych decyzji.
Co przygotować przed rozmową z projektantem, żeby nie wracać do rysunków dwa razy
Ja zaczynam od prostego zestawu danych i to naprawdę oszczędza czas. Im lepiej opiszesz układ nośny, tym mniejsze ryzyko, że fundamenty trzeba będzie poprawiać po pierwszej konsultacji.
- rzut z zaznaczonymi osiami ścian i słupów;
- informację, które ściany mają być nośne, a które działowe;
- planowane duże otwory, przeszklenia i podcienia;
- rodzaj stropu i dachu oraz orientacyjny ciężar pokrycia;
- wyniki badań gruntu albo przynajmniej informację, czy działka była niwelowana lub dosypywana;
- listę przyszłych zmian, nawet jeśli są jeszcze „na później”, bo później zwykle wracają jako kosztowna poprawka.
Jeśli mam doradzić jedną rzecz, to nie zaczynałbym od wyboru samego fundamentu, tylko od ustawienia siatki podpór. Dobrze rozplanowany układ nośny zwykle daje większą oszczędność niż próba ratowania projektu zbyt małym przekrojem albo zbyt wąską ławą. W budownictwie fundamenty nie lubią improwizacji, a grunt pamięta każdy skrót.
