Uziom fundamentowy to jedno z tych rozwiązań, które najlepiej zaplanować zanim beton zostanie wlany. W praktyce chodzi o uziemienie wbudowane w konstrukcję fundamentu, dzięki któremu instalacja odgromowa i elektryczna zyskują stabilny punkt odniesienia, a budynek lepiej radzi sobie z przepięciami i wyrównaniem potencjałów. Poniżej pokazuję, kiedy taki układ ma największy sens, jak powinien być wykonany i jakie błędy najczęściej wychodzą dopiero po zalaniu fundamentów.
Najważniejsze rzeczy do zapamiętania przed zalaniem fundamentów
- Najlepszy moment na wykonanie uziemienia to etap zbrojenia i przygotowania fundamentu, bo późniejsza poprawka jest dużo trudniejsza i droższa.
- W nowym domu ten układ zwykle działa najlepiej, bo ma dobry kontakt z gruntem i daje stabilne parametry przez lata.
- Jeśli fundament jest mocno odizolowany od ziemi przez hydroizolację lub termoizolację, często trzeba przewidzieć dodatkowy otok albo szpilki.
- Najwięcej problemów powodują złe połączenia, brak ciągłości przewodów i zbyt mała otulina betonu.
- Przed betonowaniem warto mieć ustalone wyprowadzenia do GSU, czyli głównej szyny uziemiającej, oraz dokumentację zdjęciową.
Dlaczego połączenie z fundamentem działa tak dobrze
W dobrze zaprojektowanym domu uziemienie w fundamencie daje po prostu przewidywalność. Beton otacza przewód lub zbrojenie, kontakt z gruntem jest stabilny, a sam układ znajduje się nisko, tam gdzie wilgotność i warunki gruntowe mniej się zmieniają w ciągu roku. To ważne, bo instalacja odgromowa i cała ochrona przeciwprzepięciowa lubią rozwiązania, których parametry nie „pływają” razem z porą roku.
Z mojego doświadczenia największa różnica nie polega na samej idei, tylko na jakości wyrównania potencjałów. GSU, czyli główna szyna uziemiająca, zbiera przewód ochronny PE i wszystkie istotne połączenia wyrównawcze w jeden punkt. Dzięki temu metalowe elementy budynku, instalacja elektryczna i ewentualny system odgromowy pracują spójnie, zamiast tworzyć przypadkowe różnice potencjałów.
W polskiej praktyce projektowej ten temat porządkują przede wszystkim normy PN-HD 60364-5-54 oraz PN-EN 62305-3. Nie chodzi tu o biurokrację, tylko o to, żeby uziemienie nie było zrobione „na oko”. Jeśli budynek ma działać bezpiecznie przez lata, ten etap musi być wpisany w projekt, a nie dopisywany po fakcie. To prowadzi do najważniejszego pytania: kiedy sam fundament wystarczy, a kiedy trzeba dołożyć coś jeszcze?
Kiedy sam fundament wystarczy, a kiedy trzeba dołożyć otok lub szpilki
Najlepiej sprawdza się to w nowym budynku, który ma tradycyjne ławy albo płytę fundamentową i nie jest odcięty od gruntu grubą, ciągłą warstwą izolacji. W takich warunkach układ w betonie jest po prostu najrozsądniejszy: nie wymaga osobnych wykopów, daje dobrą ciągłość i zwykle wychodzi najtaniej na etapie budowy.
Problem zaczyna się wtedy, gdy fundament jest mocno zabezpieczony przed wilgocią albo gdy stosuje się rozwiązania, które ograniczają kontakt betonu z ziemią. Wtedy sam układ w fundamencie może nie zapewnić tego, czego oczekuje projektant, i trzeba go rozbudować o dodatkowy uziom sztuczny. Najczęściej chodzi o otok wokół budynku, czasem o szpilki, a czasem o układ mieszany.
| Rozwiązanie | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy dom, ławy lub płyta, dobra współpraca z gruntem | Najmniej robót ziemnych, stabilne parametry, łatwe połączenie z instalacją | Trzeba je zaplanować przed betonowaniem; pełna izolacja może osłabić efekt |
| Otok | Gdy budynek już stoi albo fundament jest odcięty od gruntu | Można go dołożyć później, obejmuje budynek obwodowo | Wymaga wykopów i zależy bardziej od warunków gruntu |
| Szpilki | Gdy jest mało miejsca lub trzeba wspomóc istniejący układ | Szybki montaż, łatwa rozbudowa | W suchym albo kamienistym gruncie efekty bywają mniej przewidywalne |
Jeśli mam wskazać praktyczny wniosek, to jest on prosty: w nowym domu najlepiej zrobić to od razu w fundamencie, a otok lub szpilki traktować jako uzupełnienie albo plan B. Gdy ta decyzja jest już podjęta, można przejść do wykonania, bo właśnie tam rozstrzygają się najważniejsze szczegóły.
Jak wygląda poprawne wykonanie na etapie zbrojenia
Projekt i materiały
Ja zawsze zaczynam od projektu, bo na budowie nie powinno się improwizować z układem, który ma pracować przez dziesięciolecia. W domu jednorodzinnym zwykle wystarcza 2-3 krążki bednarki po około 30 m każdy, ale to zależy od geometrii budynku i liczby wyprowadzeń. Do tego dochodzą odpowiednie łączniki, wypusty uziemiające i miejsce na późniejsze podłączenie do GSU.
Jeśli układ ma współpracować także z ochroną odgromową, warto stosować elementy zgodne z wymaganiami dla takich systemów, a nie najtańsze przypadkowe akcesoria. Oszczędność na złączach albo wypustach zwykle jest pozorna, bo problem wychodzi dopiero przy pomiarach albo, co gorsza, przy odbiorze.
Połączenia i prowadzenie przewodu
Połączenia trzeba wykonać solidnie. Nie łączy się elementów drutem wiązałkowym, bo to nie zapewnia pewnej ciągłości elektrycznej. Spawanie jest bezpiecznym rozwiązaniem, ale powinno być wykonane poprawnie: połączenie spawane musi mieć odpowiednią długość, a w narożnikach pręty najlepiej wyginać w kształt litery L, żeby dało się uzyskać właściwy odcinek spoiny. Spawanie punktowe nie jest tu dobrym pomysłem.

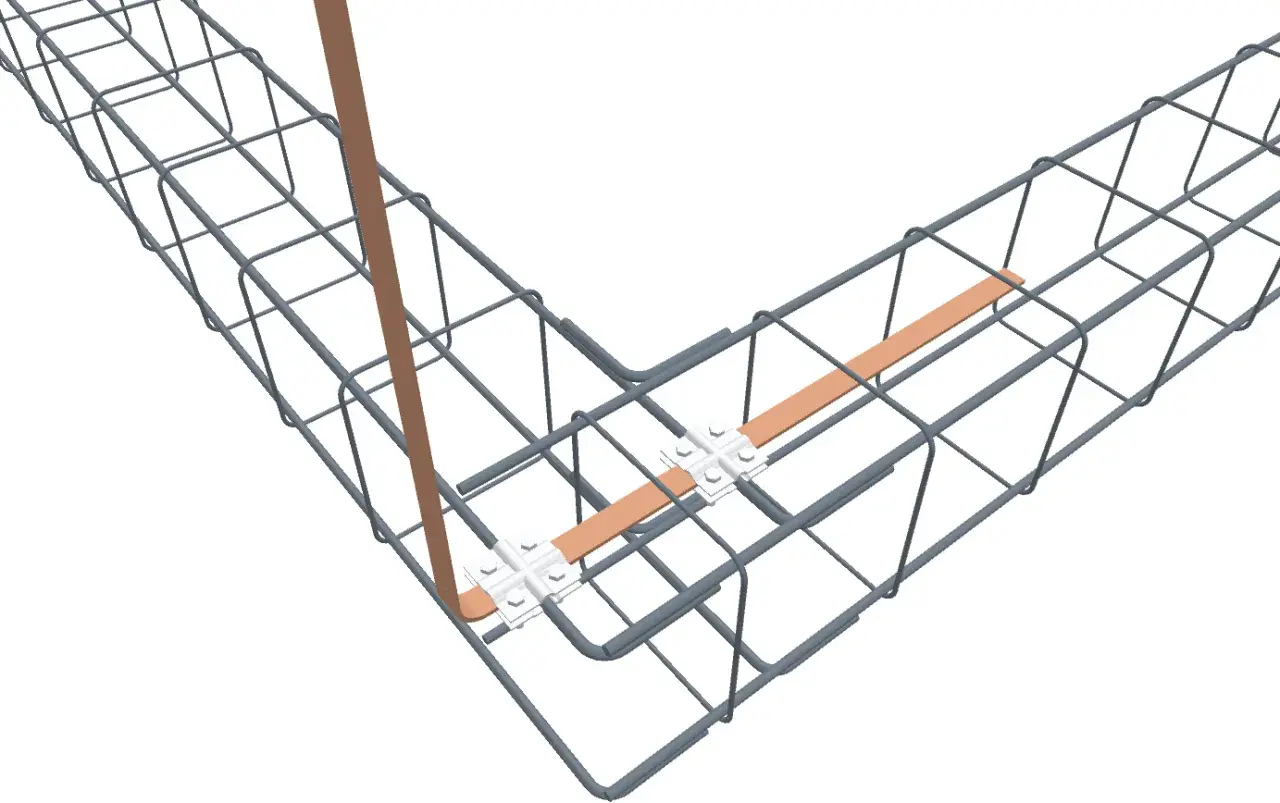

W praktyce bardzo dobrze sprawdza się bednarka ułożona jako zamknięty pierścień wzdłuż krawędzi fundamentu. Daje to jednoznaczny układ i ułatwia kontrolę ciągłości. Dodatkowo przewód warto łączyć ze zbrojeniem w odstępach mniej więcej co 2 m, a w większych obiektach zadbać o zagęszczenie siatki tak, by pojedyncze oczko nie przekraczało 20 x 20 m. Gdy projekt obejmuje zewnętrzny system ochrony odgromowej, oczka bywa się jeszcze bardziej zagęszcza, nawet do 10 x 10 m.
Istotna jest też otulina betonowa. Przewód powinien być otoczony warstwą betonu o grubości co najmniej 50 mm z każdej strony. To nie jest detal estetyczny, tylko warunek trwałości i ochrony przed korozją. Z tego samego powodu zbrojenie nie powinno leżeć byle jak na gruncie, lecz musi być odpowiednio podparte i ustawione przed zalaniem.
Przeczytaj również: Hydroizolacja balkonu – dlaczego jest tak ważna i jaką wybrać?
Wyprowadzenia do GSU i instalacji odgromowej
Wypusty uziemiające trzeba zaplanować tak, żeby później dało się wygodnie połączyć układ z główną szyną uziemiającą. To jest moment, w którym wielu inwestorów zapomina o praktyce serwisowej: przewód ma nie tylko działać, ale też być dostępny do pomiaru i ewentualnej kontroli. Jeśli budynek ma zewnętrzną ochronę odgromową, połączenia trzeba prowadzić zgodnie z projektem całego systemu, a nie tylko samego fundamentu.
Najbezpieczniej zrobić też dokumentację zdjęciową przed zalaniem. Po latach to często jedyny sposób, żeby potwierdzić przebieg przewodów, miejsca połączeń i układ wyprowadzeń. To niewielki wysiłek na etapie budowy, a potrafi oszczędzić naprawdę dużo czasu przy odbiorze i serwisie. Skoro sam montaż jest już jasny, warto zobaczyć, co najczęściej psuje cały efekt.
Błędy, które psują cały efekt
W tej części zwykle nie ma wielkiej tajemnicy, tylko zaniedbania. Najczęstsze błędy są powtarzalne i właśnie dlatego tak łatwo je przeoczyć, gdy na budowie wszystkim zależy na czasie.
- Łączenie elementów drutem wiązałkowym zamiast spoiną albo atestowanym zaciskiem. Taki „skrót” nie daje pewnej ciągłości.
- Za mało punktów połączenia ze zbrojeniem. Układ działa wtedy gorzej, a czasem traci przewidywalność.
- Zbyt mała otulina betonu, przez co elementy są bardziej narażone na korozję i uszkodzenie mechaniczne.
- Pominięcie wyprowadzeń do GSU. Bez nich dobry układ w betonie staje się trudny do wykorzystania.
- Brak koordynacji z hydroizolacją i termoizolacją. Jeśli fundament zostaje odcięty od gruntu, parametry uziemienia potrafią wyraźnie się pogorszyć.
- Brak dokumentacji. Po zalaniu nikt już nie widzi, co faktycznie zostało zrobione.
Z mojego punktu widzenia najgroźniejszy jest nie sam jeden błąd, ale ich kumulacja: słabe połączenie, za mało kontroli i brak wyprowadzeń. Wtedy inwestor dowiaduje się o problemie dopiero przy pomiarach, a poprawka zaczyna przypominać kosztowną przebudowę. To naturalnie prowadzi do pytania o pieniądze, bo właśnie tutaj opłaca się myśleć z wyprzedzeniem.
Ile kosztuje zaplanowanie tego na czas
Najkrócej: w nowym domu koszt jest zwykle niski w porównaniu z tym, ile trzeba zapłacić za poprawki po zakończeniu robót. Sama bednarka, wypusty i robocizna przy zbrojeniu to zazwyczaj niewielka część budżetu budowy, bo nie dochodzą wykopy ani rozkuwanie gotowych elementów. Właśnie dlatego ten etap tak mocno premiuje dobre planowanie.
Jeżeli patrzeć szerzej na cały system ochrony odgromowej domu jednorodzinnego, na rynku często pojawiają się wyceny rzędu 7 000-10 000 zł netto, ale sam układ w fundamencie stanowi tylko jedną część takiej instalacji. Gdy trzeba wrócić do gotowego budynku i dołożyć otok albo szpilki, koszty zwykle rosną wielokrotnie, bo dochodzi ziemia, kopanie, odtworzenie nawierzchni i więcej pracy ręcznej.
W praktyce najwięcej oszczędza się nie na materiale, tylko na uniknięciu późniejszych przeróbek. Dlatego zawsze patrzę na ten element nie jak na „dodatek”, ale jak na część fundamentów, którą trzeba rozrysować i wykonać razem z całą konstrukcją. Jeśli to zrobisz, nie tylko obniżysz ryzyko błędów, ale też ułatwisz sobie odbiór i przyszłe pomiary.
Co warto sprawdzić przed odbiorem, żeby nie poprawiać po fakcie
Na finiszu budowy warto przejść przez prostą listę kontrolną. To nie jest formalność. To moment, w którym można jeszcze wychwycić rzeczy, które później kosztują najwięcej.
- Czy układ jest zamknięty i ma ciągłość na całym obwodzie?
- Czy wyprowadzenia do GSU są zaplanowane w miejscach dostępnych po wykończeniu?
- Czy połączenia wykonano zgodnie z projektem, a nie „na szybko”?
- Czy zachowano odpowiednią otulinę betonową i nie uszkodzono elementów przy zalewaniu?
- Czy dokumentacja zdjęciowa pokazuje przebieg przewodów przed zamknięciem fundamentu?
- Czy w przypadku mocnej izolacji przewidziano dodatkowy układ w gruncie?
Jeśli miałbym wskazać jedną rzecz, którą naprawdę warto dopilnować, powiedziałbym: zrób to raz, ale porządnie. Fundamentu nie otwiera się dla poprawki bez powodu, a dobrze wykonane uziemienie w betonie daje spokój na lata. To jeden z tych etapów budowy, gdzie precyzja jest znacznie tańsza niż późniejsze tłumaczenie się z niedoróbki.
