Więźba płatwiowo-kleszczowa to rozwiązanie, które dobrze sprawdza się tam, gdzie dach ma większą rozpiętość, a jednocześnie trzeba rozsądnie wykorzystać przestrzeń poddasza. W tym artykule wyjaśniam, jak taki układ pracuje, z czego się składa, kiedy ma sens, ile zwykle kosztuje i jakie błędy najczęściej wychodzą dopiero na budowie. Jeśli planujesz dach i chcesz podjąć decyzję bez zgadywania, tutaj znajdziesz konkrety.
Najważniejsze informacje przed wyborem konstrukcji dachu
- Ten układ przenosi obciążenia z krokwi na płatwie, potem na słupy i dalej na ściany nośne lub strop.
- Najczęściej stosuje się go przy większych rozpiętościach, zwykle około 9-12 m, a w mocniejszych układach nawet do 16 m.
- Dobrze działa w dachach dwuspadowych, jednospadowych i bardziej złożonych, zwłaszcza gdy poddasze ma być użytkowe.
- W projekcie liczy się nie tylko drewno, ale też rozstaw podpór, klasa materiału, liczba połączeń i geometria połaci.
- Sama robocizna przy prostym dachu bywa liczona orientacyjnie na poziomie około 70-140 zł/m² połaci, ale kompleksowy koszt zależy od wielu detali.
- Najwięcej problemów powodują błędnie policzone podpory, słabe usztywnienie i próby „poprawiania” projektu na placu budowy.
Na czym polega ten układ i kiedy ma sens
W praktyce ten typ dachu wybiera się wtedy, gdy zwykła konstrukcja krokwiowa przestaje być wystarczająca, a nie chce się od razu iść w cięższe albo bardziej ograniczające rozwiązania. Obciążenia z pokrycia dachowego trafiają najpierw na krokwie, potem na płatwie, dalej na słupy i ściany stolcowe, a dopiero stamtąd na ściany nośne lub strop. To daje sporą swobodę projektową, ale tylko pod warunkiem, że wszystko zostało dobrze policzone.
Z mojego doświadczenia wynika, że inwestorzy najczęściej wybierają taki układ z trzech powodów: chcą większej rozpiętości, planują poddasze użytkowe albo mają dach, który musi „udźwignąć” bardziej wymagającą geometrię. To nie jest rozwiązanie wyłącznie dla dużych domów. Często trafia się też w budynkach o skromniejszej bryle, jeśli projekt wymaga dodatkowych podpór i sensownego rozprowadzenia sił. To prowadzi prosto do budowy układu nośnego, bo bez zrozumienia elementów łatwo źle ocenić koszt i sens takiego dachu.

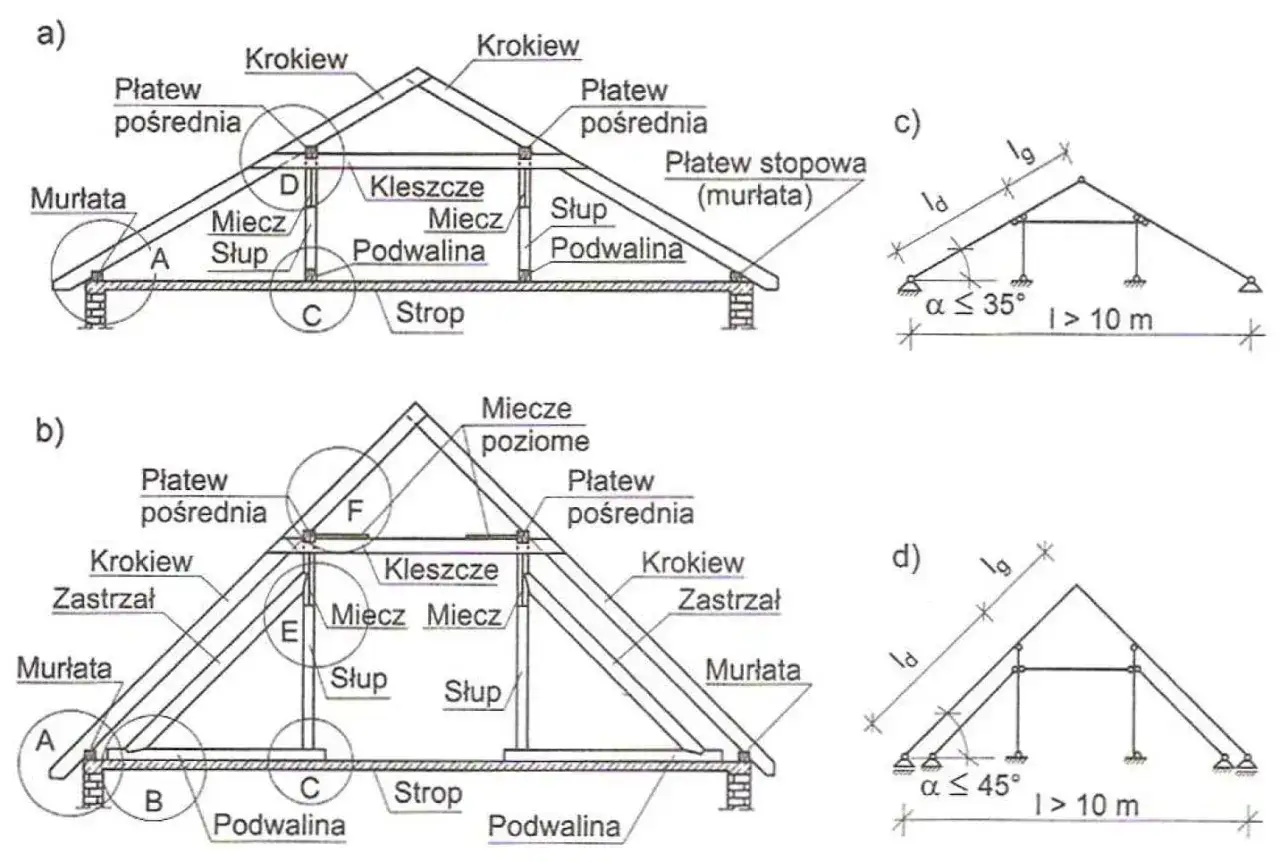

Jak działa konstrukcja i z czego się składa
Żeby dobrze ocenić ten wariant, trzeba zobaczyć go od środka. W takim dachu nie ma jednego „magicznego” elementu, który wszystko załatwia. Sztywność i nośność wynikają z pracy kilku części naraz, a każda z nich ma własną rolę. Najkrócej mówiąc, to układ, w którym geometria jest równie ważna jak przekrój drewna.
| Element | Rola w konstrukcji |
|---|---|
| Krokwie | Przenoszą obciążenie z pokrycia dachowego i przekazują je dalej na płatwie. |
| Płatwie | Podpierają krokwie, zbierają obciążenia i przekazują je na słupy lub ściany stolcowe. |
| Słupy | Przenoszą siły pionowe w dół konstrukcji i stabilizują cały układ. |
| Kleszcze | Spinają słupy i krokwie z obu stron, usztywniając dach w newralgicznych punktach. |
| Miecze | Dodatkowo usztywniają układ, ograniczają wyboczenie i poprawiają pracę całej ramy. |
| Murłata | Rozkłada obciążenie z dachu na ściany i stanowi bazę dla krokwi. |
W dobrze zaprojektowanym dachu spotkasz też rozróżnienie na wiązary główne i pośrednie. Główne przejmują większe obciążenia i zwykle stoją w większym rozstawie, a pośrednie pomagają przenieść siły między nimi. Przy większych rozpiętościach do układu dochodzą dodatkowe płatwie, co zwiększa sztywność, ale też komplikuje montaż. Właśnie dlatego taka konstrukcja wymaga porządnego projektu, a nie tylko „dobrego oka” cieśli. Następny krok to odpowiedź na pytanie, gdzie ten układ rzeczywiście daje przewagę.
Gdzie ten układ sprawdza się najlepiej, a gdzie bywa przesadą
Najbardziej naturalne zastosowanie to domy o średniej i większej rozpiętości, zwykle w okolicach 9-12 m, choć w mocniejszych układach można dojść nawet do około 16 m. Dobrze wypada też tam, gdzie dach ma niski lub umiarkowany spadek, a jednocześnie trzeba zachować sensowną sztywność całej połaci. W praktyce spotyka się go w dachach jedno- i dwuspadowych, ale nie tylko. Z powodzeniem pracuje również przy bardziej złożonych bryłach, jeśli projekt przewiduje odpowiednie podparcie.
- Ma sens, gdy poddasze ma być użytkowe i nie chcesz przypadkowo zapełnić go ciężkimi, źle ustawionymi podporami.
- Jest dobrym wyborem, gdy rozpiętość jest zbyt duża dla prostszej więźby krokwiowej.
- Sprawdza się, gdy dach ma przenosić większe obciążenia śniegiem lub wiatrem i potrzebuje bardziej rozbudowanego usztywnienia.
- Bywa przesadą w bardzo małych, prostych dachach, gdzie dodatkowe podpory tylko podnoszą koszt i komplikują wykonanie.
- Nie jest idealny, jeśli inwestor oczekuje zupełnie otwartej przestrzeni bez słupów i elementów pośrednich.
Jeżeli mam wskazać praktyczny próg decyzji, to zwykle zaczynam od rozpiętości, układu ścian nośnych i planowanego sposobu użytkowania poddasza. Dopiero potem patrzę na wygląd dachu. Taka kolejność oszczędza najwięcej błędów. Żeby jeszcze lepiej zobaczyć różnice, warto zestawić ten wariant z innymi popularnymi układami.
Jak wypada na tle innych rozwiązań dachowych
Porównanie z innymi konstrukcjami szybko pokazuje, dlaczego ten układ nadal jest tak często stosowany. Nie zawsze wygrywa ceną, ale często wygrywa kompromisem między nośnością, rozpiętością i możliwością sensownego zagospodarowania poddasza. To właśnie ten środek między prostotą a elastycznością jest jego najmocniejszą stroną.
| Układ | Mocne strony | Ograniczenia | Kiedy zwykle wygrywa |
|---|---|---|---|
| Krokwiowy | Prosty, szybki i zwykle tańszy w małych dachach. | Źle znosi większe rozpiętości i bardziej wymagające układy. | Przy małych, prostych dachach bez dużych wymagań funkcjonalnych. |
| Jętkowy | Dobrze sprawdza się przy poddaszu użytkowym i umiarkowanej rozpiętości. | Ma swoje granice geometryczne i nie lubi bardzo dużych przęseł. | Gdy dom ma typową bryłę i nie potrzebuje rozbudowanego układu podpór. |
| Płatwiowo-kleszczowy | Radzi sobie z większą rozpiętością i daje sporą elastyczność projektową. | Wymaga dokładnego projektu, większej liczby elementów i starannego montażu. | Przy dachach średnich i dużych, zwłaszcza gdy zależy ci na stabilności i poddaszu. |
| Prefabrykowane kratownice | Szybki montaż i powtarzalna jakość wykonania. | Potrafią mocno ograniczyć aranżację poddasza. | Gdy liczy się tempo budowy i prosty układ bez adaptacji poddasza. |
Jeśli porównuję te rozwiązania z inwestorem, najczęściej sprowadzam rozmowę do jednego pytania: czy priorytetem jest koszt, szybkość, czy swoboda aranżacji? To pytanie zwykle rozstrzyga więcej niż długi opis katalogowy. Sam dobór konstrukcji to jednak dopiero połowa pracy, bo druga połowa to poprawny projekt i wykonanie. I tutaj właśnie pojawiają się najczęstsze błędy.
Na co uważać przy projekcie i montażu
W tej konstrukcji drobny błąd projektowy potrafi urosnąć do dużego problemu na budowie. Najczęściej nie chodzi o „zły materiał”, tylko o niedopasowanie układu do rzeczywistych obciążeń, zbyt małą liczbę podpór albo próby uproszczenia projektu już po rozpoczęciu prac. W dachu tego typu nie lubię improwizacji, bo później wychodzi ona w ugięciach, pęknięciach albo w niepotrzebnych przeróbkach.
- Zbyt mała liczba podpór w stosunku do rozpiętości i kąta nachylenia połaci.
- Brak lub osłabienie usztywnień bocznych, przez co konstrukcja traci sztywność.
- Użycie drewna o przypadkowej wilgotności albo bez odpowiedniej klasy konstrukcyjnej.
- Nieprzemyślany układ słupów, który później koliduje z poddaszem, schodami lub instalacjami.
- Pomijanie wpływu śniegu, wiatru i ciężaru pokrycia na cały układ nośny.
- Za dużo docinek i korekt na budowie, zamiast jednego, dopracowanego projektu wykonawczego.
W praktyce dobrze jest od razu ustalić, czy drewno będzie suszone komorowo, strugane i zabezpieczone zgodnie z zaleceniami konstruktora. Warto też sprawdzić, czy projekt przewiduje wszystkie łączniki stalowe, kotwienie murłaty i miejsca pod późniejsze instalacje. Kto to zlekceważy, zwykle wraca do tematu po pierwszej zimie. A skoro mowa o budżecie, przejdźmy do najprostszej, ale często najważniejszej kwestii: kosztów.
Ile kosztuje i co najbardziej wpływa na budżet
Przy prostym dachu dwuspadowym sama robocizna montażowa bywa dziś wyceniana orientacyjnie na około 70-140 zł/m² połaci. To jednak tylko punkt wyjścia, bo w rzeczywistości o cenie decyduje nie sama powierzchnia, ale liczba podpór, skomplikowanie połaci, ilość docinek, region, dostęp do placu budowy i jakość użytego drewna. W praktyce wycena opiera się częściej na kubaturze materiału i stopniu złożoności niż na jednym prostym przeliczniku.
| Czynnik | Jak wpływa na koszt |
|---|---|
| Rozpiętość dachu | Im większa, tym więcej podpór, większe przekroje i wyższy koszt materiału. |
| Kształt połaci | Lukarny, kosze i załamania podnoszą koszt robocizny i wydłużają montaż. |
| Klasa drewna | Lepszy materiał kosztuje więcej, ale zwykle daje większą przewidywalność pracy konstrukcji. |
| Łączniki i kotwienie | Im więcej połączeń stalowych i detali montażowych, tym wyższy koszt całkowity. |
| Logistyka | Transport, dźwig i utrudniony dojazd potrafią wyraźnie podbić rachunek. |
Najprostszy błąd inwestora polega na porównywaniu tylko jednej ceny za metr kwadratowy. Ja zawsze patrzę na całość, czyli projekt, materiał, montaż, usztywnienie i możliwe poprawki. Dopiero taki obraz pokazuje, czy konstrukcja rzeczywiście jest droga, czy po prostu dobrze zaprojektowana. Na koniec zostaje jeszcze jedna rzecz, która oszczędza najwięcej nerwów: właściwe przygotowanie decyzji przed zamówieniem ekipy.
Co warto sprawdzić, zanim zamówisz projekt lub ekipę
Jeśli miałbym wskazać jedną rzecz, która najbardziej wpływa na jakość całego dachu, to byłby nią nie sam montaż, tylko przygotowanie. Dobrze jest jeszcze przed startem prac ustalić, gdzie będą ściany nośne, czy poddasze ma być użytkowe, jak poprowadzone zostaną instalacje i czy dach nie wymaga dodatkowych podpór w miejscach, które później będą przeszkadzać w aranżacji. W praktyce każda taka decyzja podjęta wcześniej jest tańsza niż późniejsza korekta.
- Sprawdź rozpiętość budynku i rzeczywisty układ ścian nośnych.
- Ustal, czy poddasze ma być mieszkalne, techniczne, czy w ogóle nieużytkowe.
- Poproś o dokładny wykaz drewna, łączników i elementów usztywniających.
- Zweryfikuj, czy projekt uwzględnia obciążenie śniegiem, wiatrem i ciężarem pokrycia.
- Upewnij się, że układ słupów nie koliduje ze schodami, kominami i instalacjami.
Dobrze policzony dach daje spokój na lata, bo nie wymaga ciągłych poprawek ani nerwowego szukania winnych po pierwszym sezonie. Właśnie dlatego przy takiej konstrukcji najbardziej liczy się rozsądny projekt, a nie tylko szybki montaż. Jeśli podejdziesz do tematu spokojnie i technicznie, ten układ odwdzięczy się sztywnością, trwałością i większą swobodą przy urządzaniu poddasza.
