Instrukcja serwisowa kotłów Buderus GB072 to kompendium wiedzy dla użytkowników i serwisantów. Dokument prezentuje kluczowe informacje o gazowych kotłach kondensacyjnych marki Buderus, model GB072. Instrukcja obejmuje opis produktu, jego główne funkcje oraz zasady obsługi i serwisowania.
Kotły GB072 są przeznaczone do ogrzewania domów i podgrzewania wody użytkowej. Wyróżniają się wysoką efektywnością energetyczną i nowoczesnymi rozwiązaniami technicznymi. Instrukcja szczegółowo opisuje proces przygotowania kotła do pracy, ustawienia temperatury oraz zasady bezpieczeństwa.
Najważniejsze informacje:- GB072 to gazowy kocioł kondensacyjny do ogrzewania i przygotowania ciepłej wody
- Kocioł posiada zintegrowaną pompę, zawór trójdrożny i płytowy wymiennik ciepła
- Możliwość ustawienia temperatury zasilania od 30°C do 82°C
- Wyposażony w zabezpieczenie przed zamarzaniem
- Wymaga regularnych przeglądów technicznych
- Szczegółowa dokumentacja dostępna w formacie PDF

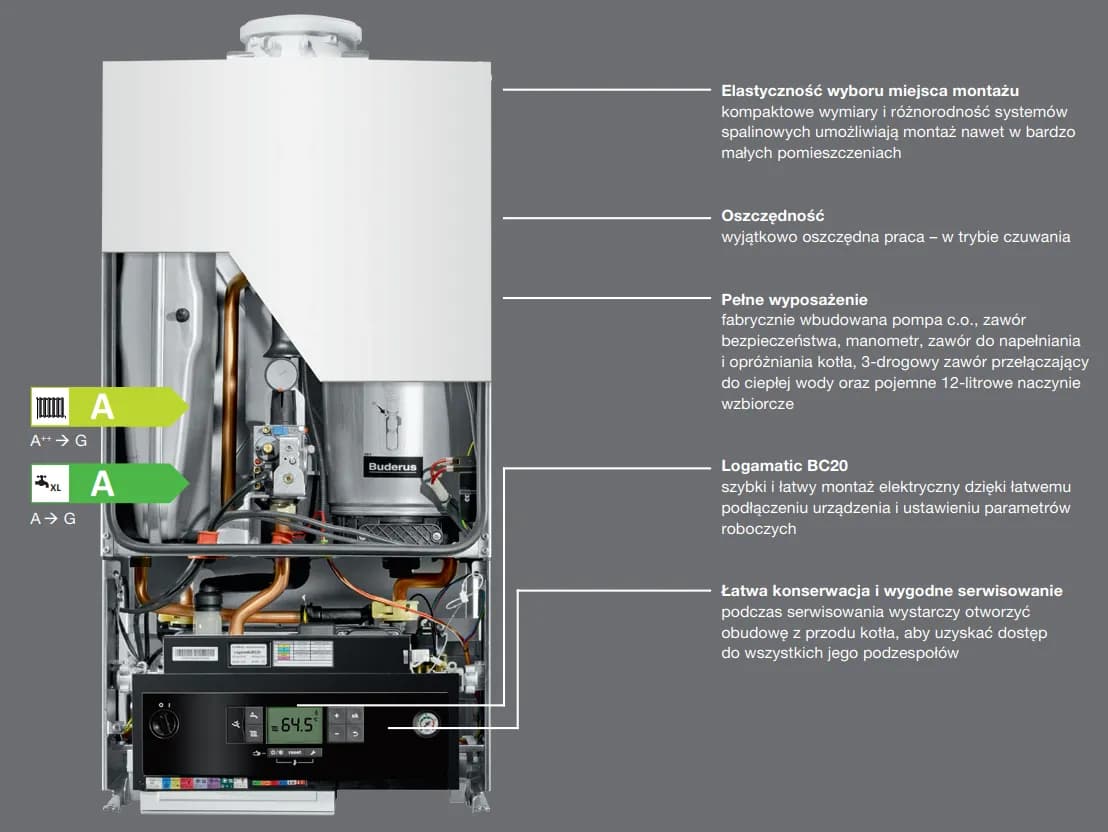

Budowa kotła Buderus GB072 i jego główne komponenty
Buderus GB072 to nowoczesny kocioł kondensacyjny, łączący kompaktowe wymiary z wysoką wydajnością. Jego konstrukcja opiera się na zaawansowanym wymienniku ciepła, który maksymalizuje odzysk energii ze spalin. Kocioł wyposażono w szereg innowacyjnych rozwiązań, poprawiających komfort użytkowania i efektywność energetyczną.
Sercem urządzenia jest palnik modulacyjny, umożliwiający precyzyjne dostosowanie mocy do aktualnego zapotrzebowania na ciepło. Dzięki temu Buderus GB072 utrzymuje optymalną temperaturę w pomieszczeniach, jednocześnie minimalizując zużycie gazu. Całością zarządza zaawansowany system sterowania, który dba o synchronizację wszystkich podzespołów.
Obudowa kotła została zaprojektowana z myślą o łatwym dostępie do wewnętrznych elementów, co znacznie ułatwia serwis Buderus Logamax plus GB072. Wewnątrz znajdziemy szereg zabezpieczeń, w tym czujniki temperatury i ciśnienia, które gwarantują bezpieczną eksploatację urządzenia.
- Wymiennik ciepła - wykonany ze stopu aluminium-krzem, zapewnia wysoką sprawność i odporność na korozję
- Palnik modulacyjny - umożliwia płynną regulację mocy w zakresie od 30% do 100%
- Pompa obiegowa - energooszczędna, z płynną regulacją obrotów
- Panel sterowania - intuicyjny interfejs do kontroli parametrów pracy kotła
- Zawór trójdrogowy - umożliwia szybkie przełączanie między obiegiem c.o. a c.w.u.
Przygotowanie do serwisowania kotła Buderus GB072
Przed przystąpieniem do serwisowania Buderus GB072, kluczowe jest zapewnienie bezpieczeństwa. Zawsze odłącz zasilanie elektryczne i gazowe kotła. Upewnij się, że urządzenie ostygło, aby uniknąć ryzyka poparzenia.
Przygotuj niezbędne narzędzia i części zamienne przed rozpoczęciem prac. Korzystaj wyłącznie z oryginalnych komponentów zalecanych przez producenta, aby zapewnić niezawodność i długotrwałą pracę kotła.
| Narzędzia | Części zamienne |
|---|---|
| Zestaw kluczy płaskich i nasadowych | Elektrody zapłonowe i jonizacyjne |
| Wkrętaki płaskie i krzyżakowe | Uszczelki |
| Szczotki do czyszczenia wymiennika | Filtry |
| Manometr różnicowy | Płyn do czyszczenia wymiennika |
| Multimetr | Smar silikonowy |
Krok po kroku: Typowe czynności serwisowe
Czyszczenie wymiennika ciepła
Rozpocznij konserwację Buderus GB072 od demontażu obudowy frontowej. Zlokalizuj wymiennik ciepła i odłącz go od pozostałych elementów układu. Pamiętaj o zachowaniu ostrożności - wymiennik może być ciężki.
Przygotuj roztwór środka czyszczącego zgodnie z zaleceniami producenta. Zanurz wymiennik w roztworze, pozwalając na rozpuszczenie osadów. Użyj miękkiej szczotki do delikatnego usunięcia pozostałości zanieczyszczeń.
Po oczyszczeniu, dokładnie wypłucz wymiennik czystą wodą. Upewnij się, że wszystkie kanały są drożne. Przed ponownym montażem, pozostaw wymiennik do całkowitego wyschnięcia.
Zamontuj oczyszczony wymiennik, zwracając uwagę na prawidłowe ułożenie uszczelek. Sprawdź szczelność połączeń przed uruchomieniem kotła.
Kontrola i wymiana elektrod
Zlokalizuj elektrody zapłonowe i jonizacyjne w komorze spalania. Odłącz przewody elektryczne i wykręć elektrody za pomocą odpowiedniego klucza.
Sprawdź stan elektrod - powinny być wolne od nagaru i mieć odpowiednią długość. Zmierz odległość między elektrodami zapłonowymi - powinna wynosić około 3,5 mm.
Jeśli elektrody są zużyte, wymień je na nowe. Podczas montażu nowych elektrod, upewnij się, że są dokręcone z odpowiednim momentem obrotowym i prawidłowo podłączone.
Sprawdzanie i regulacja ciśnienia gazu
Podłącz manometr różnicowy do króćca pomiarowego na zaworze gazowym. Uruchom kocioł i ustaw go na maksymalną moc. Odczytaj ciśnienie gazu i porównaj z wartościami podanymi w instrukcji serwisowej Buderus GB072.
Jeśli ciśnienie odbiega od normy, zlokalizuj śrubę regulacyjną na zaworze gazowym. Przekręcaj ją powoli, obserwując wskazania manometru. Pamiętaj, że nawet drobna zmiana może znacząco wpłynąć na pracę kotła.
Po zakończeniu regulacji, sprawdź pracę kotła na minimalnej i maksymalnej mocy. Upewnij się, że płomień jest stabilny i ma odpowiedni kolor. Zakończ procedurę, odłączając manometr i zabezpieczając króciec pomiarowy.
Diagnostyka i rozwiązywanie najczęstszych problemów
Efektywna diagnostyka jest kluczem do szybkiego rozwiązywania problemów z kotłem Buderus GB072. Zacznij od analizy kodów błędów wyświetlanych na panelu sterowania. Kody te dostarczają cennych wskazówek dotyczących natury problemu.
Pamiętaj, że niektóre problemy mogą wynikać z prostych przyczyn, takich jak niskie ciśnienie wody w układzie czy zablokowane filtry. Zawsze zaczynaj od sprawdzenia najprostszych rozwiązań, zanim przejdziesz do bardziej skomplikowanych procedur.
- Kocioł nie uruchamia się - sprawdź zasilanie elektryczne i gazowe
- Niska temperatura c.w.u. - wyczyść lub wymień czujnik temperatury
- Głośna praca pompy - odpowietrz układ grzewczy
- Częste cykle włącz/wyłącz - sprawdź ustawienia histerezy
- Wyciek wody - kontrola szczelności połączeń i wymiennika
- Błąd F.28 - sprawdź elektrody i połączenia elektryczne
Schematy elektryczne i hydrauliczne kotła GB072
Schematy elektryczne i hydrauliczne stanowią nieocenioną pomoc podczas serwisu kotła Buderus GB072. Pozwalają na szybką lokalizację poszczególnych elementów i zrozumienie ich wzajemnych powiązań. Dokładna analiza schematów często prowadzi do szybszej i trafniejszej diagnozy problemu.
Schemat elektryczny Buderus GB072 przedstawia połączenia między sterownikiem, czujnikami, zaworami i innymi komponentami elektrycznymi. Zwróć szczególną uwagę na oznaczenia kolorów przewodów i numery zacisków - ułatwi to identyfikację podczas prac serwisowych.
Schemat hydrauliczny obrazuje przepływ wody i gazu w kotle. Znajdziesz na nim kluczowe elementy takie jak pompa, wymiennik ciepła czy zawór trójdrogowy. Analiza tego schematu jest niezbędna przy diagnostyce problemów z ciśnieniem lub temperaturą wody.
Procedury bezpieczeństwa podczas serwisowania
Bezpieczeństwo jest priorytetem podczas każdej naprawy Buderus GB072. Zawsze zaczynaj od odłączenia zasilania elektrycznego i gazowego. Upewnij się, że masz pewność, iż kocioł jest całkowicie wyłączony przed rozpoczęciem jakichkolwiek prac.
Używaj odpowiednich środków ochrony osobistej. Rękawice, okulary ochronne i odzież robocza to minimum, które chroni przed potencjalnymi urazami. Pamiętaj, że niektóre części kotła mogą być gorące nawet po wyłączeniu urządzenia.
Przed przystąpieniem do prac, zawsze zapoznaj się z aktualną instrukcją serwisową Buderus GB072. Producent może wprowadzać zmiany w procedurach serwisowych, dlatego ważne jest, aby być na bieżąco z najnowszymi zaleceniami.
Po zakończeniu prac, dokładnie sprawdź wszystkie połączenia. Przeprowadź test szczelności instalacji gazowej i hydraulicznej. Uruchom kocioł i obserwuj jego pracę przez kilka cykli, aby upewnić się, że wszystko działa prawidłowo.
Wymagane kwalifikacje do serwisowania kotła Buderus GB072
Serwisowanie kotłów gazowych wymaga specjalistycznej wiedzy i uprawnień. Podstawowym wymogiem jest posiadanie aktualnych uprawnień gazowych w zakresie eksploatacji i konserwacji urządzeń gazowych.
Niezbędna jest również gruntowna znajomość systemów grzewczych i zasad ich działania. Serwisant powinien rozumieć procesy spalania, wymiany ciepła oraz działanie układów sterowania.
Producent, firma Buderus, organizuje regularne szkolenia dla serwisantów. Uczestnictwo w nich zapewnia dostęp do najnowszej wiedzy technicznej i procedur serwisowych, co jest kluczowe dla prawidłowej obsługi kotła Buderus GB072.
Harmonogram regularnych przeglądów i konserwacji
Regularne przeglądy są kluczowe dla utrzymania wysokiej sprawności i bezpieczeństwa kotła Buderus GB072. Pozwalają na wczesne wykrycie potencjalnych problemów, zanim przerodzą się w poważne awarie.
Częstotliwość przeglądów zależy od intensywności użytkowania kotła i jakości wody w instalacji. Generalnie zaleca się przeprowadzanie przeglądu technicznego Buderus GB072 co najmniej raz w roku, najlepiej przed sezonem grzewczym.
| Czynność | Częstotliwość |
|---|---|
| Kontrola ciśnienia w instalacji | Co miesiąc |
| Czyszczenie filtrów | Co 6 miesięcy |
| Sprawdzenie stanu elektrod | Raz w roku |
| Czyszczenie wymiennika ciepła | Raz w roku |
| Kontrola szczelności połączeń gazowych | Raz w roku |
| Kalibracja czujników | Co 2 lata |
Optymalizacja pracy kotła Buderus GB072
Optymalna praca kotła Buderus GB072 zaczyna się od prawidłowego doboru krzywej grzewczej. Dostosuj ją do charakterystyki budynku i preferencji użytkowników. Dobrze ustawiona krzywa grzewcza zapewni komfort cieplny przy minimalnym zużyciu gazu.
Regularna kontrola i czyszczenie filtrów ma kluczowe znaczenie dla efektywności systemu. Zanieczyszczone filtry zwiększają opory przepływu, zmuszając pompę do cięższej pracy. Czyść lub wymieniaj filtry co najmniej dwa razy w roku, aby utrzymać optymalną wydajność.
Rozważ integrację kotła z systemem zarządzania budynkiem lub inteligentnym termostatem. Takie rozwiązanie pozwoli na jeszcze dokładniejsze dostosowanie pracy kotła do rzeczywistych potrzeb, co przełoży się na dalsze oszczędności energii i zwiększenie komfortu użytkowania.
Kompleksowa opieka nad kotłem Buderus GB072: klucz do efektywnego ogrzewania
Buderus GB072 to zaawansowany kocioł kondensacyjny, który wymaga odpowiedniej wiedzy i umiejętności do prawidłowego serwisowania. Regularne przeglądy, czyszczenie i konserwacja są niezbędne dla utrzymania wysokiej wydajności i długiej żywotności urządzenia. Kluczowe elementy, takie jak wymiennik ciepła czy elektrody, wymagają szczególnej uwagi podczas serwisu Buderus Logamax plus GB072.
Przestrzeganie procedur bezpieczeństwa i posiadanie odpowiednich kwalifikacji są nieodłącznym elementem prac serwisowych. Właściwa diagnostyka, oparta na znajomości schematów elektrycznych i hydraulicznych, pozwala na szybkie rozwiązywanie problemów. Optymalizacja pracy kotła, poprzez odpowiednie ustawienia i integrację z nowoczesnymi systemami sterowania, może znacząco wpłynąć na efektywność energetyczną całego systemu grzewczego.
Pamiętajmy, że regularna konserwacja Buderus GB072 to nie tylko gwarancja bezawaryjnej pracy, ale także sposób na obniżenie kosztów ogrzewania i zwiększenie komfortu użytkowania. Inwestycja w profesjonalny serwis zwraca się w postaci niezawodnego i ekonomicznego ogrzewania przez wiele lat.
