Przy remoncie mieszkania albo zakupie lokalu z rynku wtórnego szybko pojawia się pytanie, jakie bezpieczniki w mieszkaniu w bloku zapewnią właściwą ochronę. Najczęściej potrzebne są wyłączniki nadprądowe dla poszczególnych obwodów oraz wyłącznik różnicowoprądowy, ale ich dobór zależy od przewodów, układu instalacji i używanych urządzeń. Wyjaśniam, co powinno znaleźć się w rozdzielnicy, czym różnią się poszczególne zabezpieczenia i kiedy stara instalacja wymaga modernizacji.
Bezpieczna rozdzielnica powinna chronić przewody, ludzi i urządzenia

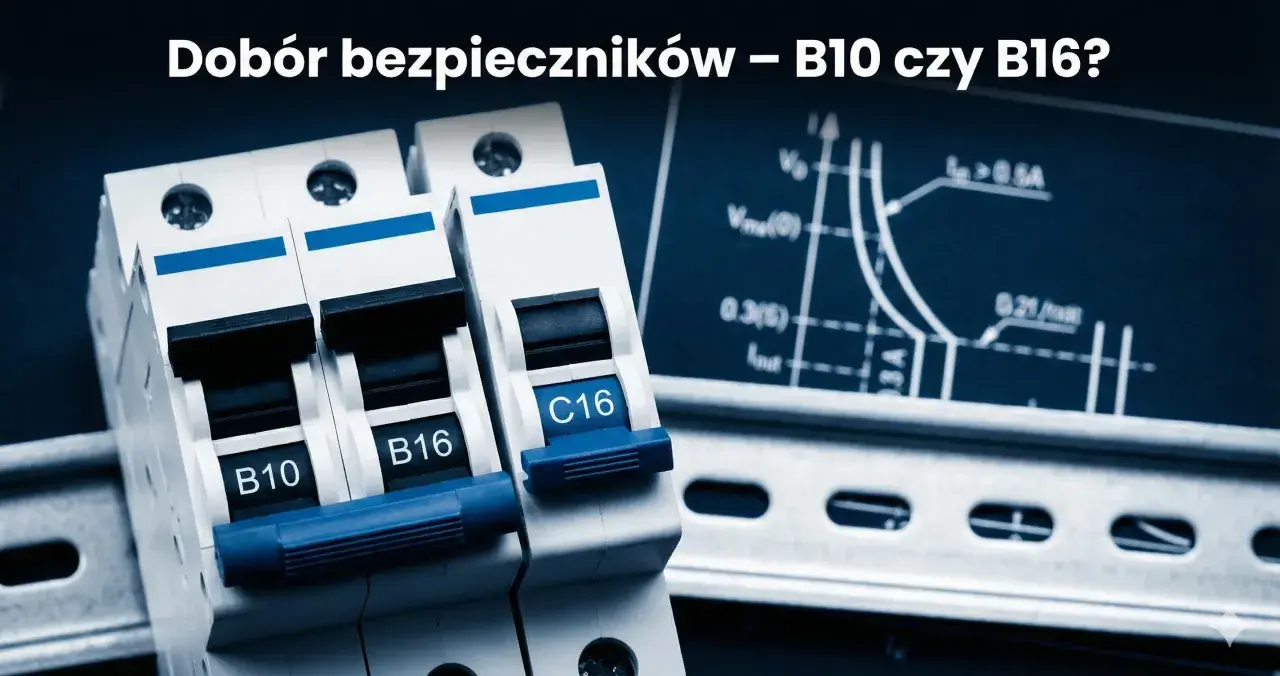

- B10 najczęściej zabezpiecza obwody oświetleniowe.
- B16 jest typowym zabezpieczeniem obwodów gniazd, ale tylko przy właściwym przekroju przewodów.
- RCD 30 mA typu A zapewnia dodatkową ochronę przed porażeniem i prądami upływowymi.
- RCBO łączy funkcję różnicówki i wyłącznika nadprądowego dla jednego obwodu.
- Nie wolno zwiększać wartości bezpiecznika bez sprawdzenia instalacji przez elektryka.

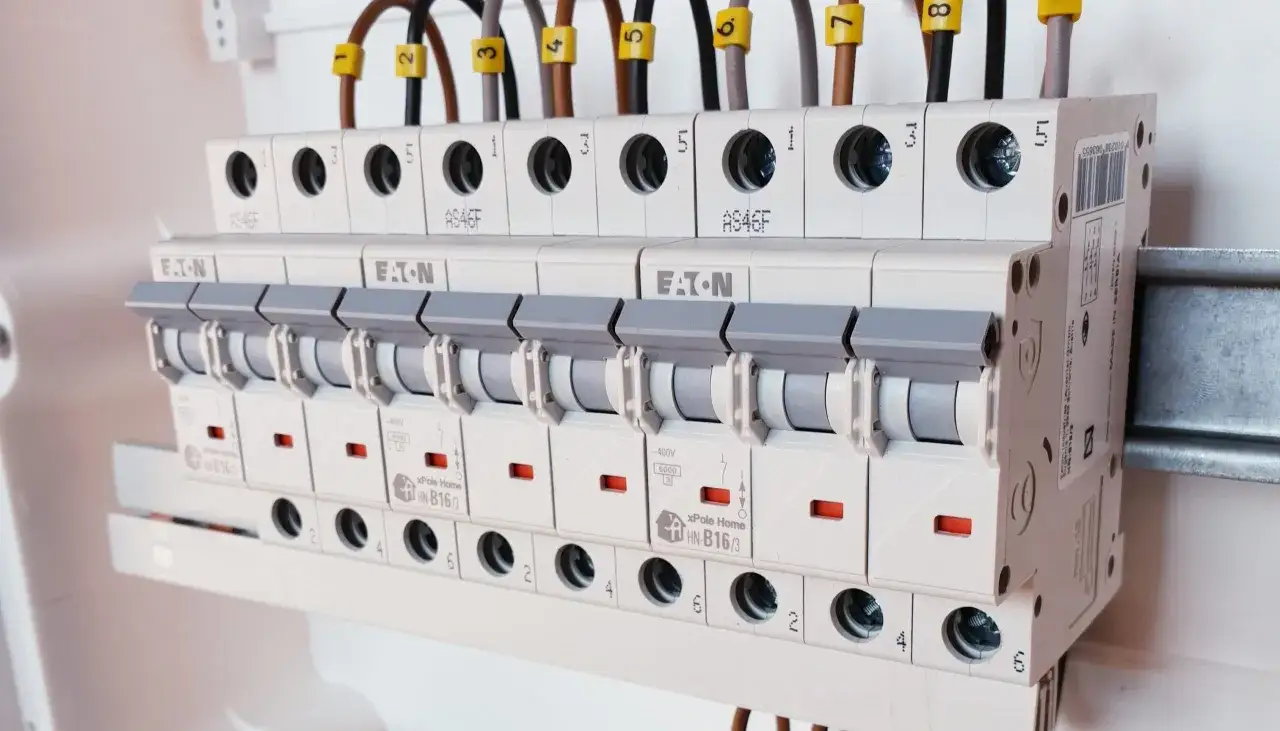

Co zwykle znajduje się w rozdzielnicy mieszkania
W nowych lub zmodernizowanych lokalach zamiast potocznych „bezpieczników” stosuje się przede wszystkim wyłączniki nadprądowe. Automatycznie odłączają obwód przy przeciążeniu albo zwarciu, dzięki czemu ograniczają ryzyko przegrzania przewodów i pożaru.
Drugi ważny element to wyłącznik różnicowoprądowy RCD. Kontroluje, czy prąd wypływający przewodem fazowym wraca przewodem neutralnym. Gdy pojawi się upływ, na przykład przez uszkodzoną izolację lub ciało człowieka, urządzenie szybko odłącza zasilanie.
W rozdzielnicy można spotkać także rozłącznik główny, ochronnik przepięć SPD oraz listwy zaciskowe przewodów neutralnych i ochronnych. Nie każdy z tych elementów jest „bezpiecznikiem”, ale razem tworzą system ochrony instalacji.
Wyłącznik nadprądowy a bezpiecznik topikowy
W starszych blokach nadal występują bezpieczniki topikowe, czyli wkręcane korki. Po zadziałaniu trzeba wymienić wkładkę, natomiast wyłącznik nadprądowy wystarczy przełączyć po usunięciu przyczyny awarii.
Sama wymiana korków na aparaty modułowe nie oznacza jeszcze modernizacji instalacji. Trzeba sprawdzić stan przewodów, układ sieci, ciągłość przewodu ochronnego i impedancję pętli zwarcia. W instalacji dwuprzewodowej montaż nowoczesnej rozdzielnicy bez rozwiązania problemu ochrony przeciwporażeniowej może dać fałszywe poczucie bezpieczeństwa.
Jakie wartości zabezpieczeń stosuje się najczęściej
W typowym mieszkaniu spotyka się wyłączniki o charakterystyce B. Litera określa sposób reagowania na krótkotrwały prąd rozruchowy, a nie moc urządzenia. Charakterystyka B zadziała przy prądzie około 3-5 razy większym od znamionowego i zwykle pasuje do domowych obwodów.
| Obwód | Typowe zabezpieczenie | Praktyczna uwaga |
|---|---|---|
| Oświetlenie | B6 lub B10 | Wartość zależy od projektu i przekroju przewodów. |
| Gniazda pokojowe | B16 | Nie należy podłączać wielu dużych odbiorników do jednego obwodu. |
| Pralka lub zmywarka | Najczęściej B16 | Najlepiej prowadzić osobny obwód z ochroną różnicowoprądową. |
| Piekarnik | B16 lub B20 | Dobór wynika z mocy urządzenia i parametrów przewodu. |
| Płyta indukcyjna | Zależnie od przyłącza, często kilka obwodów | Wymaga sprawdzenia zasilania jedno- lub trójfazowego. |
Podane wartości są przykładami spotykanymi w mieszkaniach, a nie gotowym schematem do skopiowania. Wyłącznik B16 nie „daje więcej prądu” niż B10. Chroni przewód przed przeciążeniem i dlatego jego wartość musi odpowiadać całemu obwodowi, a nie tylko podłączonemu urządzeniu.
Charakterystyka C bywa stosowana przy odbiornikach o większym prądzie rozruchowym, ale w mieszkaniu nie powinna być wybierana na własną rękę. Według informacji Schneider Electric charakterystyka C reaguje przy około 5-10-krotności prądu znamionowego, co wpływa na wymagania dotyczące warunków zwarciowych instalacji.
Różnicówka 30 mA nie zastępuje zwykłego bezpiecznika
Najczęściej stosowanym rozwiązaniem w obwodach mieszkaniowych jest RCD o czułości 30 mA, zwykle typu A. Taka różnicówka wykrywa nie tylko prąd przemienny, lecz także określone pulsujące prądy stałe, które mogą pojawić się w urządzeniach z elektroniką.
RCD nie chroni przewodu przed przeciążeniem. Jeśli do jednego gniazda podłączymy zbyt wiele urządzeń, zadziała wyłącznik nadprądowy, a niekoniecznie różnicówka. Te aparaty pełnią różne funkcje i powinny współpracować.
Jedna różnicówka czy osobne zabezpieczenia RCBO
Przy starszym układzie kilka obwodów może być podłączonych za jedną różnicówką. Jest to rozwiązanie proste, lecz po awarii jednego urządzenia zasilanie może zniknąć w całym mieszkaniu.
Wygodniejszą, choć droższą opcją są wyłączniki RCBO. Każdy taki aparat chroni konkretny obwód przed przeciążeniem, zwarciem i prądem upływowym. Gdy uszkodzi się pralka, wyłączy się jej obwód, a światło i lodówka nadal będą działać.
Przycisk „TEST” na RCD lub RCBO należy naciskać zgodnie z instrukcją producenta, zwykle okresowo. Jeżeli aparat nie wyłącza zasilania po teście, trzeba przerwać użytkowanie instalacji i wezwać elektryka.
Dobór zabezpieczeń zależy od przewodów, nie od metrażu
To, że mieszkanie ma 35 albo 80 m², nie przesądza o liczbie i wartości bezpieczników. Znaczenie mają przekrój przewodów, materiał żył, długość obwodu, sposób ułożenia kabli oraz moc odbiorników.
W praktyce obwody oświetleniowe często wykonuje się przewodami o przekroju 1,5 mm² i zabezpiecza wyłącznikiem do 10 A, a obwody gniazd przewodami 2,5 mm² z zabezpieczeniem 16 A. To typowy schemat, nie uniwersalne pozwolenie na zmianę aparatu. Stara instalacja aluminiowa może wymagać zupełnie innego podejścia.
Przykładowy podział obwodów
- oświetlenie pokoi i przedpokoju,
- oświetlenie łazienki i kuchni,
- gniazda w pokojach,
- gniazda blatu kuchennego,
- lodówka,
- pralka i zmywarka,
- piekarnik,
- płyta grzewcza lub klimatyzator.
Nie trzeba tworzyć osobnego obwodu dla każdego gniazda, ale duże odbiorniki powinny mieć własne zasilanie. To ogranicza przeciążenia i ułatwia znalezienie przyczyny, gdy jeden sprzęt zacznie wyzwalać zabezpieczenie.
Najczęstszy błąd, który widuję przy samodzielnych przeróbkach, polega na zastąpieniu B16 aparatem B20 lub B25 tylko dlatego, że poprzedni wyłącznik „ciągle wybijał”. Taka zmiana może ukryć problem, ale jednocześnie pozwolić przewodom nadmiernie się nagrzewać.
Stara instalacja w bloku wymaga osobnej oceny
W mieszkaniu z wielkiej płyty można trafić zarówno na sprawną instalację miedzianą, jak i na układ aluminiowy z przewodami dwużyłowymi. Sam wiek budynku nie wystarcza do oceny, ale wkręcane korki, brak przewodu ochronnego i niewielka liczba obwodów powinny zapalić lampkę ostrzegawczą.
Jeżeli gniazda nie mają styku ochronnego, nie należy dorabiać mostków bez sprawdzenia układu sieci. Szczególnie niebezpieczne jest łączenie przewodu neutralnego z ochronnym w przypadkowym miejscu, ponieważ awaria przewodu neutralnego może wtedy pojawić się na metalowych obudowach urządzeń.
Przeczytaj również: Kalenica, naroże, kosz – styk połaci dachowych bez błędów
Kiedy nie wystarczy wymiana aparatury
Kompletna modernizacja jest rozsądniejsza niż sama wymiana rozdzielnicy, gdy przewody są kruche, połączenia się grzeją, występują ślady nadpaleń albo instalacja nie ma skutecznego przewodu ochronnego. Elektryk powinien wykonać pomiary i wskazać, czy potrzebna jest wymiana wszystkich przewodów, czy tylko wydzielenie nowych obwodów.
W bloku trzeba też uwzględnić część instalacji należącą do budynku. Zabezpieczenie przedlicznikowe, pion zasilający i plomby nie są elementami, przy których można samodzielnie manipulować. Zakres prac może wymagać uzgodnienia ze wspólnotą, spółdzielnią albo administratorem.
Co sprawdzić przed zakupem i po zadziałaniu bezpiecznika
Przed zakupem mieszkania warto zajrzeć do rozdzielnicy, ale bez zdejmowania osłon i dotykania przewodów. Sprawdzam przede wszystkim, czy są osobne obwody, czy widoczny jest przycisk TEST różnicówki, jakie są oznaczenia aparatów i czy w środku nie ma śladów przegrzania.
- Wyłącznik nadprądowy opada przy włączeniu konkretnego urządzenia - możliwe zwarcie lub uszkodzenie sprzętu.
- Wyłącza się różnicówka - prawdopodobny jest prąd upływu w urządzeniu albo instalacji.
- Bezpiecznik działa przy kilku urządzeniach naraz - obwód może być przeciążony.
- Aparat nie daje się załączyć - usterka może nadal występować i nie należy go wielokrotnie wymuszać.
- Czuć spaleniznę lub słychać trzaski - trzeba natychmiast odłączyć zasilanie, jeśli można zrobić to bez ryzyka, i wezwać fachowca.
Bezpieczne postępowanie ogranicza się do odłączenia podejrzanych urządzeń i jednorazowej próby ponownego załączenia aparatu. Nie wolno zwiększać jego wartości, omijać różnicówki ani naprawiać instalacji pod napięciem. Przy powtarzającej się awarii potrzebne są pomiary, a nie kolejna próba resetowania.
Rozdzielnica, która dobrze służy na lata
Dobrze zaprojektowana instalacja w mieszkaniu powinna mieć czytelne opisy obwodów, osobne zabezpieczenia dla odbiorników dużej mocy i ochronę różnicowoprądową dopasowaną do sieci oraz urządzeń. Najbardziej praktyczny układ to taki, w którym awaria jednego sprzętu nie wyłącza całego lokalu.
Przy remoncie nie kierowałbym się liczbą modułów ani najniższą ceną aparatury. Lepiej zostawić kilka wolnych miejsc w rozdzielnicy i zapłacić za pomiary niż później pruć ściany pod dodatkowy obwód. Ostateczny dobór zabezpieczeń powinien potwierdzić elektryk z uprawnieniami, bo tylko on może ocenić przewody i skuteczność ochrony w konkretnym mieszkaniu.
