Łączniki do krokwi to kluczowe elementy w budownictwie drewnianym. Służą do stabilnego połączenia krokwi z murłatami i innymi częściami więźby dachowej. Prawidłowy montaż tych łączników jest niezbędny dla bezpieczeństwa całej konstrukcji dachu.
Istnieje kilka rodzajów łączników, w tym zacios, zamek kurpiowski, zamek galicyjski, knagi i kątowniki. Każdy z nich ma swoje zastosowanie i sposób montażu. Wybór odpowiedniego łącznika zależy od konkretnej konstrukcji i wymagań budowlanych.
Montaż łączników wymaga precyzji i znajomości norm budowlanych. Kluczowe jest idealne dopasowanie elementów i użycie odpowiednich mocowań, takich jak gwoździe czy wkręty konstrukcyjne.
Najważniejsze informacje:- Łączniki do krokwi zapewniają stabilność konstrukcji dachowej
- Istnieje kilka rodzajów łączników, m.in. zacios, zamki i metalowe złącza
- Prawidłowy montaż jest kluczowy dla bezpieczeństwa budynku
- Wybór łącznika zależy od specyfiki konstrukcji
- Montaż wymaga precyzji i znajomości norm budowlanych
Czym są łączniki do krokwi i jaką pełnią funkcję?
Łączniki do krokwi to specjalistyczne elementy konstrukcyjne stosowane w budownictwie drewnianym. Służą do stabilnego i trwałego połączenia krokwi z innymi elementami więźby dachowej, takimi jak murłaty czy płatwie.
W konstrukcjach dachowych łączniki do krokwi pełnią kluczową rolę. Zapewniają one odpowiednią wytrzymałość połączeń, umożliwiając przenoszenie obciążeń z pokrycia dachowego na ściany budynku. Dodatkowo, złącza ciesielskie tego typu pozwalają na precyzyjne dopasowanie elementów konstrukcji, co jest niezbędne dla zachowania geometrii dachu.
Stabilność dachu w dużej mierze zależy od prawidłowego zastosowania łączników do krokwi. Ich odpowiedni dobór i montaż zapobiegają osuwaniu się krokwi pod ciężarem pokrycia dachowego czy śniegu, co mogłoby prowadzić do poważnych uszkodzeń całej konstrukcji.
Rodzaje łączników stosowanych w więźbie dachowej
Zacios - tradycyjne rozwiązanie w ciesielstwie
Zacios krokwi to jedna z najpopularniejszych metod łączenia krokwi z murłatą. Polega na wykonaniu specjalnego wycięcia w krokwi, które idealnie pasuje do kształtu murłaty. Takie rozwiązanie zapewnia stabilne i trwałe połączenie, zwiększając odporność konstrukcji na siły poziome.
Proces wykonania zaciosu krokwi wymaga precyzji i doświadczenia. Cieśla musi dokładnie wymierzyć i wyciąć krokiew, aby idealnie przylegała do murłaty.
- Zalety: wysoka wytrzymałość, tradycyjna metoda sprawdzona przez lata
- Zalety: możliwość dokładnego dopasowania elementów
- Wady: czasochłonność wykonania
- Wady: wymaga dodatkowego mocowania wkrętami konstrukcyjnymi lub gwoździami
Zamek kurpiowski i galicyjski - klasyczne połączenia
Zamek kurpiowski to tradycyjne połączenie ciesielskie, charakteryzujące się skomplikowanym kształtem wycięcia w krokwi. Wymaga on dużej precyzji wykonania, ale zapewnia bardzo stabilne połączenie bez konieczności stosowania dodatkowych elementów mocujących. Zamek kurpiowski jest szczególnie ceniony w rekonstrukcjach zabytkowych budynków.
Zamek galicyjski stanowi uproszczoną wersję zamka kurpiowskiego. Jest łatwiejszy w wykonaniu, co czyni go bardziej dostępnym dla mniej doświadczonych cieśli, zachowując jednocześnie wysoką wytrzymałość połączenia.
| Cecha | Zamek kurpiowski | Zamek galicyjski |
| Stopień skomplikowania | Wysoki | Średni |
| Czas wykonania | Długi | Średni |
| Wytrzymałość | Bardzo wysoka | Wysoka |

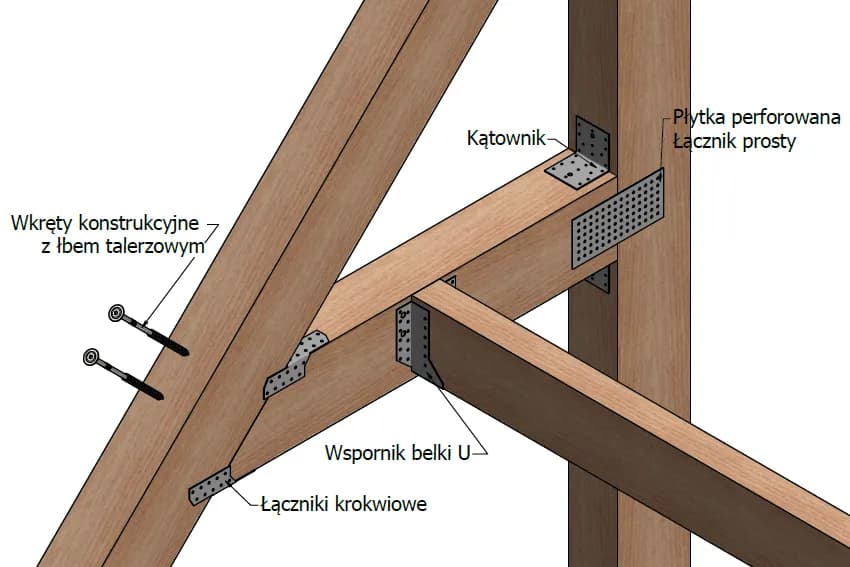

Knagi i kątowniki - metalowe wzmocnienia
Knagi dachowe służą głównie do łączenia płatwi z krokwiami. Są niezwykle odporne na zginanie, co czyni je idealnymi do miejsc narażonych na duże obciążenia.

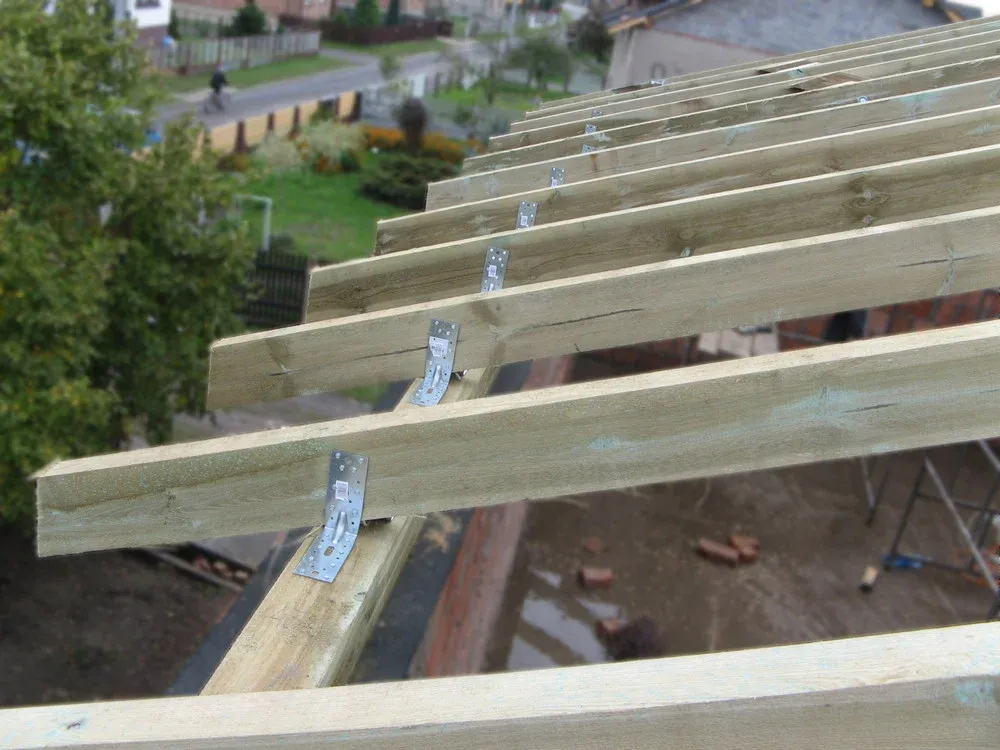

Kątowniki dachowe znajdują zastosowanie przy łączeniu elementów pod kątem prostym. Dostępne w różnych rozmiarach, umożliwiają dopasowanie do różnych grubości drewna.
Metalowe łączniki do krokwi są niezbędne w sytuacjach, gdy tradycyjne połączenia ciesielskie nie zapewniają wystarczającej wytrzymałości. Stosuje się je często w nowoczesnych konstrukcjach o skomplikowanej geometrii, przy dużych rozpiętościach dachu lub w regionach narażonych na silne wiatry.
Jak prawidłowo montować łączniki do krokwi?
Prawidłowy montaż łączników do krokwi jest kluczowy dla bezpieczeństwa całej konstrukcji dachowej. Należy zacząć od dokładnego pomiaru i oznaczenia miejsc montażu. Następnie, elementy powinny być idealnie dopasowane, z minimalnymi szczelinami. Mocowanie należy wykonać za pomocą odpowiednich wkrętów konstrukcyjnych lub gwoździ, zgodnie z zaleceniami producenta i normami budowlanymi.
- Piła do drewna lub pilarka elektryczna
- Młotek ciesielski
- Wkrętarka z odpowiednimi bitami
- Miara i ołówek
- Poziomnica
Montaż zaciosu krokwi rozpoczyna się od dokładnego pomiaru i oznaczenia miejsca cięcia na krokwi. Następnie wykonuje się nacięcie za pomocą piły. Krokiew przykłada się do murłaty, sprawdzając dokładność dopasowania. Po ewentualnych korektach, elementy łączy się za pomocą wkrętów konstrukcyjnych. Na koniec sprawdza się poziom i stabilność połączenia.
- Niedokładne pomiary - zawsze dwukrotnie sprawdzaj wymiary przed cięciem
- Zbyt luźne połączenia - używaj odpowiedniej ilości i rodzaju mocowań
- Ignorowanie instrukcji producenta - zawsze stosuj się do zaleceń dotyczących montażu
Materiały stosowane w produkcji łączników do krokwi
Drewniane łączniki do krokwi, takie jak zaciosy czy zamki, są wykonywane bezpośrednio w elementach konstrukcyjnych. Wymagają one odpowiedniego gatunku drewna, najczęściej sosnowego lub świerkowego, o odpowiedniej klasie wytrzymałości.
Metalowe złącza ciesielskie produkowane są głównie ze stali ocynkowanej lub nierdzewnej. Kątowniki dachowe i knagi dachowe często wykonuje się z blachy stalowej o grubości od 2 do 4 mm, co zapewnia im wysoką wytrzymałość i odporność na korozję. Niektóre łączniki do krokwi mogą być również wykonane z aluminium, zwłaszcza gdy istotna jest redukcja wagi.
Wybór materiału zależy od specyfiki konstrukcji i warunków środowiskowych. W regionach o wysokiej wilgotności powietrza preferowane są łączniki ze stali nierdzewnej lub z dodatkową powłoką antykorozyjną.
Normy budowlane a stosowanie łączników do krokwi
Stosowanie łączników do krokwi podlega ścisłym regulacjom prawnym. Kluczowe przepisy zawarte są w normach PN-EN 1995-1-1 (Eurokod 5) oraz PN-EN 14592, które określają wymagania dla łączników mechanicznych stosowanych w konstrukcjach drewnianych. Dodatkowo, ważne są wytyczne zawarte w aprobacie technicznej ITB.
Normy określają minimalne wartości wytrzymałości na ścinanie i rozciąganie dla łączników do krokwi. Wartości te zależą od rodzaju połączenia i przewidywanych obciążeń konstrukcji.
Nieprzestrzeganie norm budowlanych może prowadzić do poważnych konsekwencji. W najgorszym przypadku może dojść do zawalenia się konstrukcji dachowej, co stanowi zagrożenie dla życia i zdrowia mieszkańców. Dodatkowo, ubezpieczyciele mogą odmówić wypłaty odszkodowania w przypadku szkód wynikających z niezgodności z normami.
Porównanie różnych typów łączników - którym wybrać?
Wybór odpowiedniego typu łączników do krokwi zależy od wielu czynników. Należy uwzględnić rodzaj konstrukcji dachowej, przewidywane obciążenia, warunki atmosferyczne oraz aspekty estetyczne. Istotne są również koszty materiałów i robocizny, a także dostępność wykwalifikowanych specjalistów do montażu.
| Typ łącznika | Wytrzymałość | Łatwość montażu | Koszt | Zastosowanie |
| Zacios | Wysoka | Średnia | Niski | Uniwersalne |
| Zamek kurpiowski | Bardzo wysoka | Trudna | Wysoki | Rekonstrukcje |
| Zamek galicyjski | Wysoka | Średnia | Średni | Tradycyjne konstrukcje |
| Knagi | Bardzo wysoka | Łatwa | Wysoki | Duże obciążenia |
| Kątowniki | Wysoka | Łatwa | Średni | Nowoczesne konstrukcje |
Dla typowych domów jednorodzinnych często rekomenduje się stosowanie zaciosów ze względu na ich uniwersalność i dobry stosunek jakości do ceny. W przypadku bardziej skomplikowanych konstrukcji lub regionów narażonych na ekstremalne warunki pogodowe, zaleca się użycie metalowych łączników do krokwi, takich jak knagi dachowe czy specjalistyczne kątowniki dachowe.
Kluczowe aspekty wyboru i montażu łączników do krokwi
Łączniki do krokwi stanowią fundament stabilnej i bezpiecznej konstrukcji dachowej. Wybór odpowiedniego typu łącznika, od tradycyjnych zaciosów po nowoczesne metalowe złącza ciesielskie, ma kluczowe znaczenie dla trwałości i wytrzymałości dachu. Każdy rodzaj łącznika ma swoje zalety i optymalne zastosowania, które należy starannie rozważyć w kontekście konkretnego projektu.
Prawidłowy montaż łączników do krokwi wymaga nie tylko odpowiednich narzędzi i umiejętności, ale również dokładnego przestrzegania norm budowlanych. Precyzja na etapie instalacji zapewnia długotrwałą stabilność konstrukcji i minimalizuje ryzyko potencjalnych uszkodzeń. Warto pamiętać, że nawet najlepsze złącza ciesielskie nie spełnią swojej funkcji, jeśli zostaną nieprawidłowo zamontowane.
Niezależnie od wybranego rozwiązania, czy to tradycyjnego zaciosu krokwi, czy zaawansowanych knag dachowych, kluczowe jest dostosowanie wyboru do specyfiki konstrukcji, warunków atmosferycznych i obowiązujących przepisów. Inwestycja w wysokiej jakości łączniki do krokwi i ich fachowy montaż to gwarancja bezpieczeństwa i spokoju na długie lata.
