Przy detalu takim jak poduszka betonowa pod nadproże liczy się nie tylko sam element, ale też to, jak przenosi on obciążenie na mur i czy nie wprowadza przy okazji nowych problemów. Dobrze dobrana poduszka rozkłada nacisk z belki, a źle dobrana potrafi skończyć się rysami, mostkiem termicznym albo zwykłym kłopotem wykonawczym. Poniżej rozbieram temat na praktyczne części: kiedy taki zabieg ma sens, jak odróżnić go od cienkiej warstwy wyrównawczej i jak wykonać go bez zgadywania.
Najważniejsze informacje o oparciu nadproża w skrócie
- Nie każde nadproże wymaga betonowej poduszki, a w wielu systemach producent przewiduje bezpośrednie oparcie na murze.
- Poduszka ma sens wtedy, gdy trzeba rozłożyć punktowy docisk z belki na większą powierzchnię ściany.
- Cienka warstwa zaprawy 1-2 cm służy głównie do poziomowania, a nie do pracy konstrukcyjnej.
- Przy cięższych belkach, elementach stalowych i ścianach o słabszej wytrzymałości podparcie trzeba policzyć, a nie robić „na oko”.
- W prefabrykowanych systemach warto trzymać się instrukcji producenta, bo dodanie betonu bez potrzeby może tylko pogorszyć detal.
- Najczęstsze błędy to za małe oparcie, zbyt świeży beton, brak szalunku i mylenie poziomowania z rzeczywistym wzmocnieniem.
Kiedy pod belką potrzebne jest lokalne wzmocnienie
Ja patrzę na ten detal bardzo prosto: jeśli reakcja z nadproża jest większa niż to, co mur bezpiecznie przyjmie punktowo, trzeba zwiększyć powierzchnię podparcia. W praktyce oznacza to albo szersze oparcie samej belki, albo dodatkową poduszkę betonową, albo całkowicie inne rozwiązanie systemowe. To nie jest ozdoba technologiczna, tylko sposób na rozproszenie nacisku.
W prefabrykowanych nadprożach sytuacja bywa różna. Instrukcja Leier dla L19/9 pokazuje, że minimalne oparcie zależy od długości elementu i wynosi 10 cm do 150 cm, 12 cm do 240 cm oraz 14 cm powyżej tego zakresu. Z kolei Solbet wprost zaznacza, że przy jego nadprożach systemowych nie trzeba wykonywać betonowych poduszek, jeżeli projektowy docisk na murze jest spełniony. I to jest ważny sygnał: nie każda belka potrzebuje dodatkowego betonu.
Najczęściej dodatkowe podparcie rozważam wtedy, gdy mam do czynienia z cięższym nadprożem, istniejącą ścianą po przebudowie albo murem o słabszej wytrzymałości na ściskanie. W takich miejscach problemem nie jest sama długość oparcia, tylko to, że mur lokalnie „nie lubi” tak wysokiego nacisku. Dlatego poduszka ma sens jako element rozpraszający siły, a nie jako automatyczna poprawka do każdego otworu.
| Sytuacja | Co zwykle robię | Dlaczego |
|---|---|---|
| Prefabrykowane nadproże systemowe z jasną instrukcją montażu | Trzymam się zaleceń producenta | Często dodatkowa poduszka nie jest potrzebna i tylko komplikuje detal |
| Belka L19 lub podobna prefabrykowana | Sprawdzam wymagane oparcie i jakość muru | Tu kluczowe jest odpowiednie podparcie, a nie przypadkowe dolanie betonu |
| Nadproże stalowe w istniejącej ścianie | Zakładam lokalne wzmocnienie lub poduszkę | Stalowy profil daje mocny, ale punktowy docisk |
| Mur o niskiej wytrzymałości i duże obciążenie z góry | Liczy się docisk i powierzchnia oparcia | Jeśli mur nie przyjmie nacisku, trzeba rozłożyć go szerzej |
To prowadzi do kolejnej ważnej rzeczy: poduszka betonowa nie jest tym samym co zwykła warstwa wyrównawcza. A wiele nieporozumień zaczyna się właśnie tutaj.
Czym różni się od cienkiej warstwy wyrównawczej
Warstwa wyrównawcza służy do tego, żeby belka leżała równo i nie „wisiał” jeden jej koniec. Zwykle ma 1-2 cm i wykonuje się ją z zaprawy cementowej. To jest poziomowanie, nie konstrukcja. Jeśli ktoś próbuje potraktować taką cienką warstwę jak właściwe podparcie dla ciężkiego elementu, szybko robi się z tego detal zrobiony na skróty.
Poduszka betonowa albo żelbetowa to już lokalne poszerzenie podpory. W praktyce ma kilka centymetrów grubości, a przy cięższych podporach bywa grubsza. Jej zadaniem jest nie tylko wyrównać poziom, ale też przenieść siłę na większą powierzchnię muru. Jeżeli pod belką potrzebujesz tylko skorygować milimetry, wystarczy zaprawa. Jeżeli trzeba przejąć większy docisk, sama zaprawa nie wystarczy.
| Element | Typowa grubość | Zastosowanie |
|---|---|---|
| Warstwa wyrównawcza z zaprawy | 1-2 cm | Poziomowanie podparcia, korekta drobnych nierówności |
| Poduszka betonowa | Około 5-10 cm | Rozłożenie docisku z belki na większą powierzchnię muru |
| Poduszka żelbetowa | Od 5 cm wzwyż | Gdy element pracuje konstrukcyjnie i trzeba uwzględnić zbrojenie |
Przy ścianach zewnętrznych dochodzi jeszcze jeden temat: mostek termiczny. Twardy beton w miejscu, które powinno współpracować z ociepleniem, może pogorszyć parametry przegrody. Dlatego nie robię takiej poduszki „na zapas” tylko po to, żeby było mocniej. Jeśli system nadproża jest poprawnie dobrany, nadmiar betonu może być zwyczajnie gorszy niż brak dodatkowej ingerencji.
Jak dobrać grubość, beton i długość oparcia
Nie ma jednej recepty, bo wszystko zależy od typu nadproża, rozpiętości otworu, materiału ściany i obciążeń z góry. Ale są trzy zasady, których pilnuję zawsze. Po pierwsze, oparcie ma być zgodne z dokumentacją producenta albo projektem. Po drugie, jeśli pad ma pracować konstrukcyjnie, beton musi mieć odpowiednią klasę i nie może być zbyt „luźny” w konsystencji. Po trzecie, im cięższy element, tym bardziej liczy się powierzchnia rozkładu nacisku, a nie sama wysokość belki.
W praktyce przy prostych rozwiązaniach spotyka się beton klasy C12/15 jako materiał podparcia, zwłaszcza przy stalowych nadprożach w przebudowach. Przy prefabrykatach systemowych częściej ważniejsze jest trzymanie się własnych zaleceń systemu niż szukanie jednego uniwersalnego betonu. Jeśli producent przewidział bezpośrednie oparcie na murze, nie dokładam własnej warstwy tylko po to, by mieć „więcej betonu”.
Najważniejszy parametr, który musi się zgadzać, to długość oparcia. Dla lekkich i średnich prefabrykatów zwykle mówimy o 10-15 cm na stronę, ale konkretna wartość zależy od typu belki i obciążenia. Zbyt krótkie oparcie sprawia, że nacisk skupia się w małej strefie, a zbyt duża improwizacja przy grubości poduszki tylko przesuwa problem. Właśnie dlatego przy otworach w ścianach nośnych wolę najpierw sprawdzić dokumentację niż zgadywać na budowie.
Jak wykonać ją krok po kroku
Jeżeli projekt lub producent rzeczywiście przewiduje lokalne podparcie, robię to w spokojnej kolejności, bez pośpiechu i bez „dolewania po fakcie”. To nie jest element, który warto naprawiać po montażu nadproża. Lepiej poświęcić chwilę na przygotowanie niż potem wracać do pęknięć, podkuwania i poprawiania poziomu.
- Wyznaczam miejsce oparcia. Sprawdzam szerokość otworu, planowaną długość belki i rzeczywisty układ ściany.
- Oczyszczam i wyrównuję podłoże. Poduszka nie powinna stać na luźnym pyle, kruszącym się murze ani na przypadkowych resztkach zaprawy.

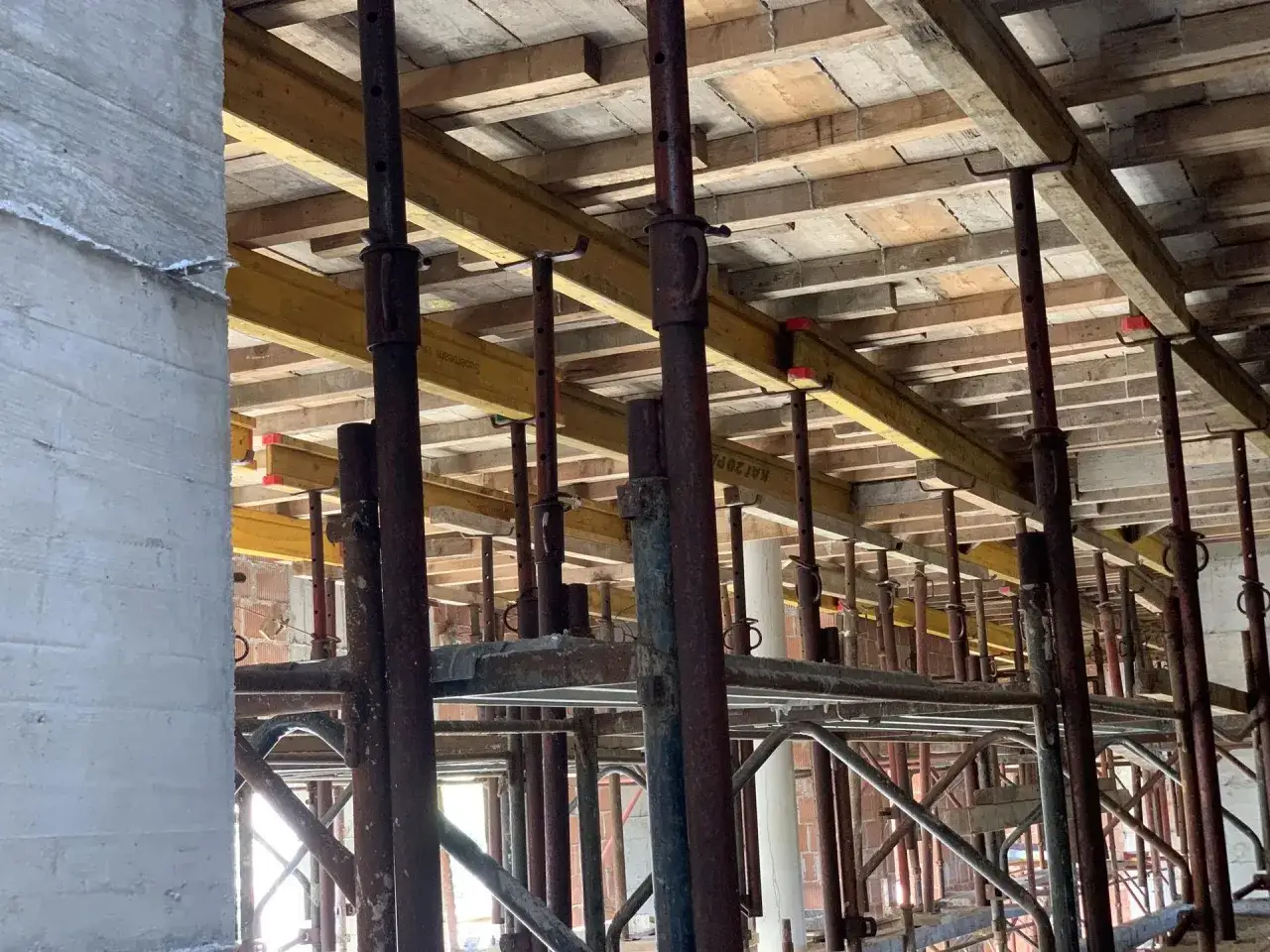

- Robię szalunek. Przy grubszej poduszce to konieczność, bo bez tego beton rozleje się tam, gdzie nie powinien.
- Dodaję zbrojenie, jeśli projekt tego wymaga. W przypadku poduszki żelbetowej nie wolno traktować zbrojenia jako dodatku dekoracyjnego. Musi być przewidziane i poprawnie otulone betonem.
- Wylewam mieszankę i zagęszczam ją. Zbyt rzadka mieszanka osłabia detal, a niedokładne zagęszczenie zostawia pustki.
- Kontroluję poziom i czas wiązania. Nadproże układam dopiero wtedy, gdy podparcie ma już sensowną wytrzymałość, a nie na świeżym, miękkim betonie.
Jeśli element ma pracować pod większym obciążeniem, podpieram go zgodnie z zasadami montażu i nie obciążam świeżego podkładu przypadkowym ciężarem. To brzmi banalnie, ale właśnie w tym miejscu najczęściej powstają późniejsze rysy. Kiedy detal jest przygotowany poprawnie, dalsze murowanie idzie już zwyczajnie.
Najczęstsze błędy, które wychodzą po tynkach
Najgorsze błędy przy takim detalu rzadko widać od razu. Często wychodzą dopiero po tynkach, malowaniu albo po pierwszym sezonie grzewczym. Dlatego nie skupiam się wyłącznie na tym, czy nadproże „siedzi”. Patrzę też na to, czy ma warunki do pracy w dłuższym czasie.
- Mylenie zaprawy wyrównawczej z poduszką konstrukcyjną. 1-2 cm zaprawy to nie to samo co lokalne wzmocnienie podpory.
- Zbyt małe oparcie belki. Nawet dobry materiał nie pomoże, jeśli belka leży za krótko na murze.
- Robienie poduszki bez potrzeby. Przy systemowych nadprożach czasem tylko pogarsza to układ cieplny i wykonawczy.
- Brak szalunku przy większej grubości. Beton bez kontroli kształtu nie daje przewidywalnego efektu.
- Za szybki montaż nadproża. Świeży beton nie powinien być traktowany jak gotowa podpora.
- Ignorowanie rodzaju ściany. Inaczej pracuje mur z betonu komórkowego, inaczej ceramika, a jeszcze inaczej ściana po przebudowie.
Jeżeli miałbym wskazać jeden błąd, który najczęściej prowadzi do poprawki, wybrałbym właśnie samowolne „uśrednianie” wszystkiego jednym sposobem. W budownictwie takie skróty prawie zawsze wracają bokiem. Dlatego przed zamknięciem otworu sprawdzam jeszcze kilka rzeczy, zanim uznam temat za domknięty.
Co jeszcze sprawdzam, zanim uznam otwór za gotowy
Na koniec biorę pod uwagę nie tylko samą belkę, ale cały układ wokół otworu. Dobrze wykonana podpora ma sens tylko wtedy, gdy współpracuje z resztą ściany, a nie stoi w niej jako odosobniony fragment betonu. To właśnie ten etap odróżnia poprawne rozwiązanie od doraźnej naprawy.
- Sprawdzam, czy producent nadproża rzeczywiście wymaga podparcia, czy wystarczy poprawne oparcie na murze.
- Patrzę, jakie obciążenie ma przejąć element: sama ściana, strop, dach czy wszystko naraz.
- Kontroluję, czy ściana zewnętrzna nie dostanie niepotrzebnego mostka termicznego.
- Porównuję projektowaną grubość poduszki z miejscem, które faktycznie mam na budowie.
- Jeśli przerabiam istniejącą ścianę nośną, nie opieram się na ogólnych poradach, tylko na rozwiązaniu zaakceptowanym przez konstruktora.
W praktyce najlepszy efekt daje nie „więcej betonu”, tylko lepsze dopasowanie detalu do konkretnej ściany. Gdy oparcie, grubość podkładu i typ nadproża są dobrane rozsądnie, nie trzeba niczego ratować po fakcie. I właśnie taki układ jest wart czasu na budowie: prosty, przewidywalny i bez poprawek po tynkach.
