Solidny uziom fundamentowy to jeden z tych elementów domu, które kosztują stosunkowo niewiele, a potrafią oszczędzić sporo kłopotów po zakończeniu budowy. W tym tekście wyjaśniam, czym jest bednarka w fundamencie, jak ją prowadzić, jakie materiały mają sens, kiedy trzeba dołożyć inne uziemienie i na co uważać przed zalaniem betonu. Dorzucam też praktyczne widełki kosztów oraz prostą checklistę odbiorową.
Najważniejsze rzeczy do zapamiętania o uziomie fundamentowym
- Najlepszy moment na wykonanie to etap zbrojenia i przed wylaniem fundamentów.
- W części zalewanej betonem liczą się przede wszystkim ciągłość, otulina betonowa i poprawne połączenia, a nie sam wygląd taśmy.
- W typowym domu jednorodzinnym zwykle schodzi 60-90 m bednarki, czyli najczęściej 2-3 kręgi.
- Połączenia zbrojenia z uziomem robi się zwykle co około 2 m, żeby układ był elektrycznie ciągły.
- Beton powinien otaczać przewód warstwą o grubości co najmniej 50 mm z każdej strony.
- Jeśli fundament jest mocno izolowany albo obiekt jest większy, projekt może wymagać dodatkowego uziomu w gruncie.
Czym jest uziom fundamentowy i dlaczego warto go przewidzieć od razu
Ja patrzę na ten element bardzo pragmatycznie: to jedno z najtańszych miejsc, w którym można zamknąć temat bezpieczeństwa elektrycznego na lata. Uziom fundamentowy łączy konstrukcję budynku z gruntem i pomaga odprowadzać niebezpieczne napięcia, a przy instalacji odgromowej poprawia rozproszenie prądów piorunowych. W nowym domu ma to znaczenie nie tylko dla ochrony ludzi, ale też dla sprzętu, automatyki i całej sieci połączeń wyrównawczych.
W praktyce spotykam dwa podejścia. Pierwsze wykorzystuje zbrojenie fundamentu jako naturalny uziom, jeśli projekt i wykonanie na to pozwalają. Drugie zakłada osobny, sztuczny uziom fundamentowy, czyli przewód z bednarki lub pręta, który jest celowo ułożony w betonie i połączony z resztą instalacji. Oba rozwiązania mają sens, ale tylko wtedy, gdy są zaprojektowane i wykonane bez skrótów.
Najważniejsza rzecz, którą często podkreślam inwestorom, jest prosta: późniejsze poprawki po zalaniu betonu są trudne, drogie i zwykle brzydkie wykonawczo. Dlatego ten etap trzeba skoordynować z elektrykiem i z ekipą zbrojarską zanim fundament zostanie zamknięty. To prowadzi prosto do pytania, jak taśmę układa się w praktyce.

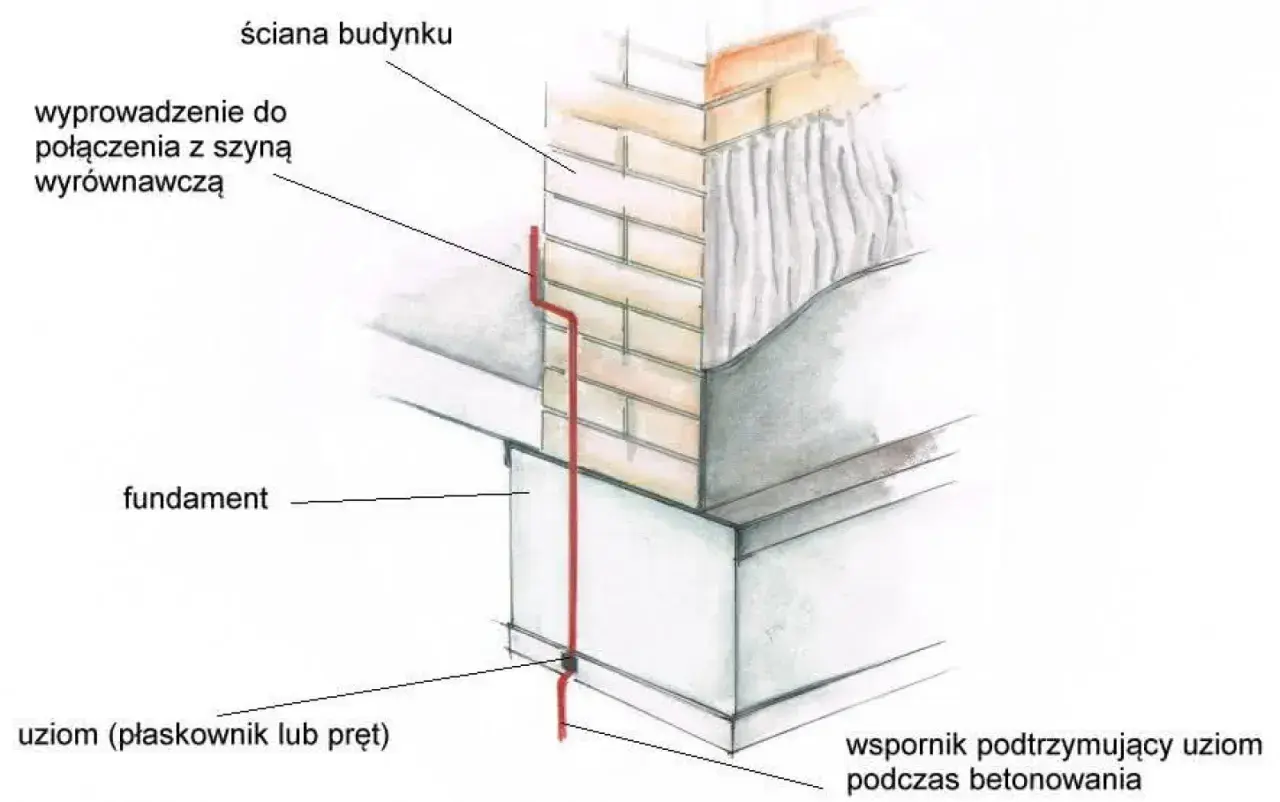

Jak układa się bednarkę w ławie fundamentowej
Najpierw planuję cały obwód jako zamkniętą pętlę. Nie zostawiam przypadkowych przerw, bo to właśnie ciągłość decyduje o tym, czy układ będzie działał tak, jak powinien. W typowych fundamentach taśmę prowadzi się przy zbrojeniu, zwykle na górnej warstwie albo tak, aby nie tworzyła kieszeni powietrznych pod przewodem. W praktyce chodzi o to, by beton dokładnie otoczył metal i nie zostawił pustek.
Otulina betonowa powinna mieć co najmniej 50 mm z każdej strony. To ważne nie tylko dla trwałości, ale też dla ochrony przed korozją. Jeżeli przewód leży zbyt blisko powierzchni albo jest układany byle jak, robi się punkt podatny na zawilgocenie i uszkodzenia mechaniczne. Z kolei zbyt luźne mocowanie do zbrojenia to proszenie się o przesunięcia przy wibrowaniu betonu.
Najczęściej pracuję według takiej kolejności:
- Wyznaczam przebieg pierścienia wokół fundamentu i miejsca wyprowadzeń do budynku.
- Mocuję przewód do zbrojenia tak, żeby nie zmienił położenia podczas betonowania.

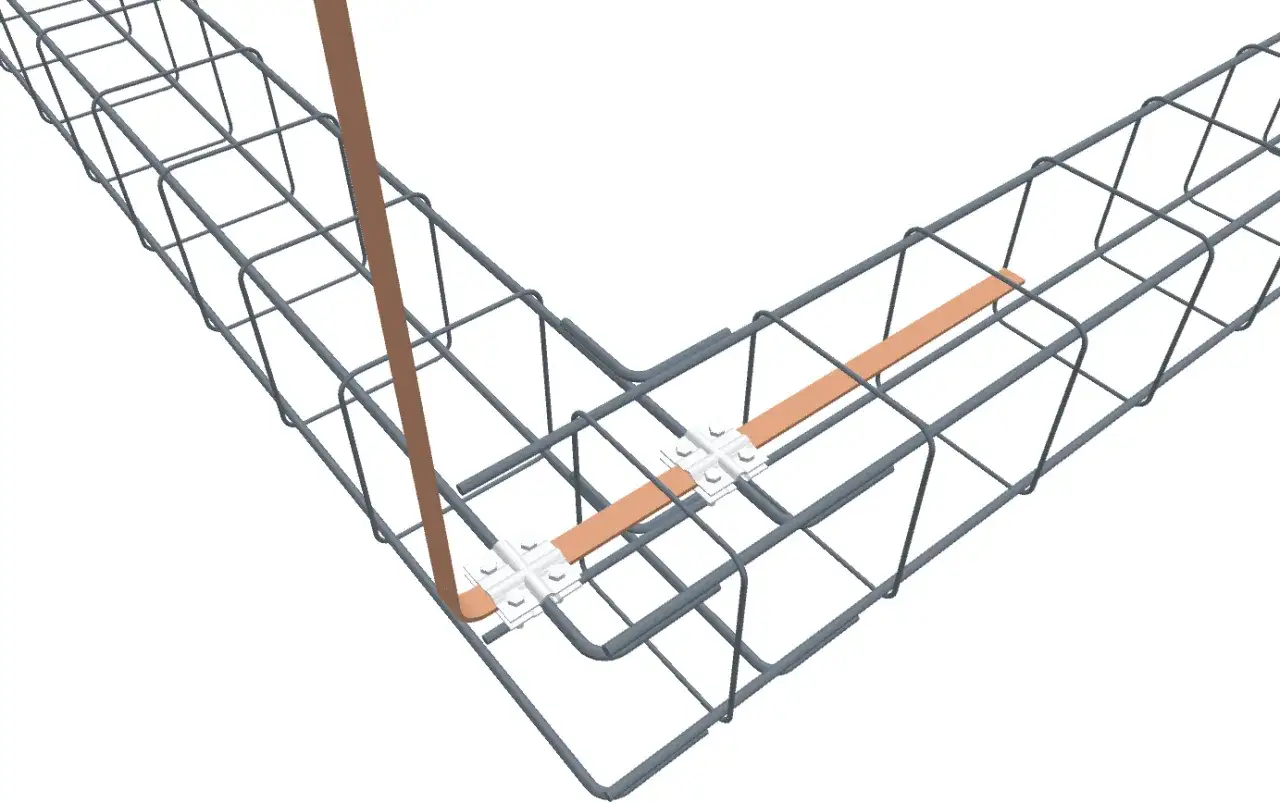

- Łączę bednarkę ze zbrojeniem w odstępach mniej więcej co 2 m.
- Dbam o połączenia trwałe, czyli spawane albo wykonane odpowiednimi zaciskami, jeśli projekt dopuszcza taki sposób.
- Wyprowadzam przewody do głównej szyny uziemiającej, czyli GSU, oraz tam, gdzie przewidziano instalację odgromową.
- Robię zdjęcia i notatki przed zalaniem, bo po zamknięciu fundamentu ta dokumentacja jest bezcenna.
W większych obiektach zwracam jeszcze uwagę na wymiar oczek w układzie. Przyjmuje się, że nie powinny one przekraczać 20 x 20 m, a gdy budynek jest większy, trzeba dodać połączenia poprzeczne. W praktyce to drobny detal projektowy, ale bez niego duży fundament może mieć gorsze parametry niż mniejszy, wykonany rozsądniej. A skoro sam układ już mamy, warto sprawdzić, z jakiego materiału najlepiej go zrobić.
Jaki materiał ma sens w betonie, a jaki poza nim
W części zalewanej betonem najczęściej wybieram rozwiązania proste i sprawdzone. Stal czarna w otulinie betonowej dobrze się broni, bo beton działa jak środowisko ochronne, o ile zachowana jest odpowiednia grubość otuliny i nie ma kontaktu z wilgocią z gruntu w miejscach, których nie przewidziano w projekcie. Poza betonem sytuacja zmienia się wyraźnie, bo tam odporność na korozję przestaje być detalem, a staje się podstawą trwałości całego uziemienia.
| Rozwiązanie | Gdzie ma sens | Dlaczego je wybieram | Na co uważam |
|---|---|---|---|
| Stal czarna w betonie | Uziom fundamentowy w nowym domu | Jest ekonomiczna, łatwa do łączenia i dobrze pracuje w otulinie betonowej | Nie traktuję jej jak uniwersalnego rozwiązania do gruntu |
| Bednarka ocynkowana | Elementy pomocnicze i wyprowadzenia, zależnie od projektu | Łatwo ją kupić i ma dobrą ochronę powierzchniową | W strefach wilgotnych i w gruncie trzeba patrzeć na odporność korozyjną dużo surowiej |
| Stal nierdzewna lub miedź | Uziomy otokowe, trudne warunki, elementy poza betonem | Lepsza trwałość w środowisku narażonym na korozję | Wyższa cena i konieczność konsekwentnego doboru całego systemu |
Przy typowym domu jednorodzinnym nie szukam „egzotyki” materiałowej na siłę. Ważniejsze od marketingu produktu są: poprawny przekrój, spójność połączeń, sensowna ochrona antykorozyjna i dobry projekt wyprowadzeń. Jeśli fundament jest dobrze zaplanowany, zwykle nie trzeba kombinować z nadmiarem rozwiązań, ale przy budynkach większych lub silnie izolowanych czasem sam fundament nie wystarczy. I właśnie to rozróżnienie warto sobie uporządkować przed zakupem materiału.
Kiedy fundament wystarczy, a kiedy lepiej dołożyć inny uziom
Najczęściej uziom fundamentowy jest rozwiązaniem pierwszego wyboru w nowym domu. Jeśli budynek stoi na klasycznych ławach, zbrojenie ma ciągłość, a instalacja jest przewidziana od początku, to zwykle najlepsza droga. Wtedy układ jest trwały, niewidoczny i nie wymaga dodatkowych robót ziemnych.
Problem zaczyna się tam, gdzie fundament jest mocno odizolowany od gruntu, projekt ma rozbudowane wymagania odgromowe albo budynek ma duży rzut. W takich sytuacjach projektant może wskazać dodatkowy uziom w gruncie, najczęściej otokowy albo pionowy. Nie traktuję tego jako „zastępstwa” za fundament, tylko jako uzupełnienie tam, gdzie warunki tego wymagają.
| Rodzaj uziomu | Kiedy go rozważam | Mocna strona | Ograniczenie |
|---|---|---|---|
| Fundamentowy | Nowa budowa, gdy wszystko można zaplanować przed zalaniem | Najtańszy i najbardziej trwały wariant | Wymaga koordynacji na etapie robót żelbetowych |
| Otokowy | Gdy trzeba uzupełnić uziemienie lub nie da się użyć fundamentu | Działa dobrze jako dopełnienie układu | Wymaga wykopu wokół budynku i jest bardziej narażony na korozję |
| Pionowy | Gdy brakuje miejsca albo grunt wymusza inne rozwiązanie | Nie wymaga długiego wykopu | Bywa mniej efektywny i może wyjść drożej przy słabym gruncie |
Przy uziomie otokowym spotyka się prowadzenie taśmy zwykle na głębokości około 0,5 m i w odległości mniej więcej 1 m od fundamentu, żeby nie osłabiać strefy przy budynku. To ważny detal, bo za bliskie prowadzenie przewodu jest po prostu złą praktyką wykonawczą. Gdy rozróżniam te warianty z inwestorem na czas, unikamy późniejszego „ratowania sytuacji” po fakcie, a to oszczędza i nerwy, i pieniądze.
Najczęstsze błędy, które psują efekt jeszcze przed odbiorem
Najwięcej problemów widzę nie w samym materiale, tylko w detalach. Uziom może wyglądać poprawnie na zdjęciu, a mimo to nie działać tak, jak powinien, bo ktoś pominął połączenia, zostawił przerwę albo ułożył taśmę tak, że beton nie otacza jej równomiernie. To są drobiazgi tylko z pozoru.
- Brak zamkniętego pierścienia - przerwana pętla osłabia cały układ.
- Za mało połączeń ze zbrojeniem - bez ciągłości elektrycznej fundament nie pracuje jak wspólny uziom.
- Zbyt mała otulina betonowa - metal bliżej powierzchni szybciej łapie korozję i jest bardziej narażony na uszkodzenia.
- Mocowanie byle jakim drutem - wiązanie montażowe nie zastępuje trwałego połączenia tam, gdzie projekt wymaga połączenia elektrycznego.
- Brak wyprowadzeń - po zalaniu okazuje się, że nie ma jak połączyć uziomu z GSU albo instalacją odgromową.
- Brak dokumentacji zdjęciowej - później trudno udowodnić, jak układ był rzeczywiście wykonany.
Dodam jeszcze jeden błąd, który często widzę przy pośpiechu: ekipa zakłada, że „jakoś to będzie”, a elektryk ma to później skorygować po wylaniu. Z uziomem to zwykle nie działa. Jeśli fundament został już zamknięty, każdy brak zamienia się w kosztowny kompromis. Następny temat jest mniej efektowny, ale dla inwestora bardzo konkretny, bo dotyczy pieniędzy.
Ile materiału i pieniędzy trzeba zaplanować
Przy typowym domu jednorodzinnym zwykle zakładam 60-90 m bednarki, czyli najczęściej 2-3 kręgi po około 25-30 m. To wystarcza na obwód fundamentu i potrzebne wyprowadzenia, choć oczywiście końcowa długość zależy od geometrii budynku. Im bardziej skomplikowany rzut, tym więcej materiału trzeba przewidzieć z zapasem.
W aktualnych ofertach rynkowych bednarka 30x4 mm kosztuje zwykle około 9-10 zł za metr, a krąg 25 kg to mniej więcej 240-300 zł. Jeśli policzyć sam materiał dla domu, to najczęściej zamykam się w przedziale około 540-900 zł za samą taśmę, zanim doliczę złącza, uchwyty, elementy wyprowadzeń i robociznę. Przy większym domu albo bardziej rozbudowanym układzie kwota rośnie, ale nadal jest to niewielki koszt w porównaniu z poprawkami po zalaniu fundamentów.
Ja zawsze patrzę na ten budżet szerzej: kilka setek złotych wydanych na poprawne uziemienie może oszczędzić wielokrotnie więcej, jeśli unikniemy późniejszego kucia, odkopywania lub dokładania zewnętrznego uziomu. I właśnie dlatego nie warto oszczędzać na detalach wykonawczych, tylko na początku dopiąć kontrolę jakości.
Jak sprawdzam, czy wszystko zostało zrobione dobrze
Kontrola uziomu nie kończy się na samym ułożeniu taśmy. Przed zalaniem sprawdzam przede wszystkim ciągłość pętli, miejsce wyprowadzeń, sposób połączenia ze zbrojeniem i zgodność z projektem. To moment, kiedy nadal można coś poprawić bez dodatkowych robót ziemnych.
- Oglądam cały obwód i upewniam się, że nie ma przerw ani przypadkowych przesunięć.
- Sprawdzam, czy połączenia są trwałe i wykonane zgodnie z przyjętą technologią.
- Weryfikuję, czy wyprowadzenia do GSU i ewentualnie do instalacji odgromowej są dostępne i oznaczone.
- Robię zdjęcia z kilku ujęć, zanim beton zamknie układ na stałe.
- Po zakończeniu prac zlecam pomiar specjaliście, który potwierdzi ciągłość i parametry układu.
Warto też pamiętać, że sam pomiar rezystancji nie mówi wszystkiego. Liczy się cały układ: połączenia wyrównawcze, ciągłość przewodów, jakość wyprowadzeń i zgodność z projektem ochrony odgromowej, jeśli taka została przewidziana. Przy bardziej rozbudowanych instalacjach, zwłaszcza z telekomunikacją i automatyką, detalów jest jeszcze więcej, więc nie zostawiam tego bez nadzoru. To prowadzi do ostatniej rzeczy, którą przed betonowaniem naprawdę chcę mieć ustaloną.
Co warto ustalić z elektrykiem przed zamknięciem ław
Przed wylaniem fundamentów pytam o trzy rzeczy: gdzie dokładnie będzie główna szyna uziemiająca, ile wyprowadzeń trzeba zostawić oraz czy układ ma współpracować z ochroną odgromową albo dodatkowymi połączeniami wyrównawczymi. Jeśli te odpowiedzi są jasne, reszta przebiega dużo sprawniej. Jeśli nie są, ryzyko przeróbek rośnie z każdym kolejnym etapem budowy.
Ja traktuję ten etap jak małe ubezpieczenie całej budowy. Dobrze zrobiony uziom fundamentowy nie rzuca się w oczy, ale później pracuje po cichu przez lata, razem z instalacją elektryczną i odgromową. Najrozsądniej jest więc zaplanować go razem ze zbrojeniem, dopilnować połączeń i zostawić po sobie dokumentację, do której można wrócić przy odbiorze albo przy rozbudowie domu.
