Awaria prądu nie musi oznaczać wyłączonego ogrzewania, pustej lodówki i bramy, której nie da się otworzyć. Pytanie, jak podłączyć agregat do domu, wymaga jednak odpowiedzi uwzględniającej nie tylko przewody, lecz także dobór mocy, przełącznik źródła, ochronę przeciwporażeniową i bezpieczne odprowadzanie spalin.
Bezpieczne zasilanie domu zaczyna się od właściwego przełączania źródeł
- Nie podłączaj agregatu do gniazdka w ścianie, ponieważ grozi to porażeniem i podaniem napięcia do sieci energetycznej.
- Przełącznik sieć-0-agregat albo układ ATS/SZR musi fizycznie rozdzielać oba źródła zasilania.
- Moc znamionowa agregatu powinna przewyższać zapotrzebowanie wybranych odbiorników o około 25%, z uwzględnieniem prądów rozruchowych.
- Montaż instalacji należy powierzyć elektrykowi z odpowiednimi kwalifikacjami.
- Agregat spalinowy pracuje wyłącznie na zewnątrz, z dala od okien, drzwi i kratek wentylacyjnych.
Najpierw ustal, co ma działać podczas awarii
Najczęstszy błąd polega na założeniu, że jeden agregat zasili cały dom tak samo jak sieć. W praktyce rozsądniej jest wybrać najważniejsze obwody, na przykład pompę centralnego ogrzewania, lodówkę, router, oświetlenie, bramę garażową i kilka gniazd.
Spisz moc urządzeń z tabliczek znamionowych lub instrukcji. Zsumuj odbiorniki, które mogą pracować jednocześnie, a potem dodaj zapas. Tauron w swoim poradniku dla domów jednorodzinnych wskazuje około 25% rezerwy względem sumy mocy urządzeń, ale przy pompach, sprężarkach i silnikach trzeba dodatkowo sprawdzić ich prąd rozruchowy.
- lodówka i zamrażarka,
- pompa obiegowa lub sterownik kotła,
- oświetlenie podstawowych pomieszczeń,
- router i urządzenia sieciowe,
- brama wjazdowa lub garażowa,
- wybrane gniazda do ładowania i drobnych urządzeń.
Nie wpisuj na listę całej kuchni, ogrzewacza przepływowego, płyty indukcyjnej, piekarnika i elektronarzędzi, jeśli planujesz niewielki generator. Czajnik o mocy 2-3 kW potrafi sam wykorzystać możliwości małego agregatu, a uruchomienie w tym samym czasie lodówki lub pompy może spowodować zadziałanie zabezpieczenia.
Dwa sposoby korzystania z agregatu w domu
W domu jednorodzinnym stosuje się dwa praktyczne warianty. Pierwszy polega na zasilaniu pojedynczych urządzeń bezpośrednio z agregatu, a drugi na przygotowaniu instalacji z przełącznikiem sieć-agregat.
Zasilanie urządzeń przewodami
To rozwiązanie sprawdza się, gdy agregat jest używany sporadycznie i nie chcesz przebudowywać rozdzielnicy. Generator stoi na zewnątrz, a do niego podłączasz wybrane odbiorniki za pomocą odpowiednich przewodów zewnętrznych.
Przewody muszą mieć właściwy przekrój, sprawną izolację i zabezpieczenie przed wilgocią. Nie prowadź ich przez kałuże, nie zostawiaj zwiniętego bębna pod dużym obciążeniem i nie łącz kilku przypadkowych przedłużaczy. To nie jest zasilanie domowej instalacji, tylko niezależne zasilanie konkretnych urządzeń.
Zasilanie wybranych obwodów przez rozdzielnicę
Jeżeli zależy Ci na wygodzie, elektryk może wydzielić obwody awaryjne i podłączyć je do przełącznika źródła zasilania. Wtedy po zaniku napięcia nie trzeba prowadzić przewodów do lodówki czy pompy. Wystarczy podłączyć agregat do przygotowanego gniazda zewnętrznego i przełączyć instalację.
W mojej ocenie dla większości domów lepszy jest układ zasilający kilka najważniejszych obwodów, a nie całą instalację. Jest tańszy, łatwiejszy do kontrolowania i ogranicza ryzyko przeciążenia generatora.
Przełącznik sieć-0-agregat chroni przed najgroźniejszym błędem
Agregatu nie wolno podłączać do zwykłego gniazdka przez kabel zakończony dwiema wtyczkami ani przez inne improwizowane rozwiązanie. Tak zwane zasilanie zwrotne może wysłać napięcie w kierunku przyłącza i stworzyć śmiertelne zagrożenie dla osób pracujących przy sieci.
Poprawny układ wykorzystuje mechanicznie lub elektrycznie blokowany przełącznik, który pozwala wybrać jedno z trzech ustawień:
- I lub „sieć” oznacza zasilanie z sieci publicznej,
- 0 oznacza całkowite odłączenie obu źródeł,
- II lub „agregat” oznacza zasilanie z generatora.
Przełącznik montuje się w odpowiednim miejscu rozdzielnicy, zwykle za licznikiem, zgodnie z projektem i układem sieci. W instalacji trójfazowej często stosuje się aparat czteropolowy, ale o liczbie torów, sposobie przełączania przewodu neutralnego i ochronie decyduje elektryk po sprawdzeniu konkretnej instalacji oraz instrukcji agregatu.

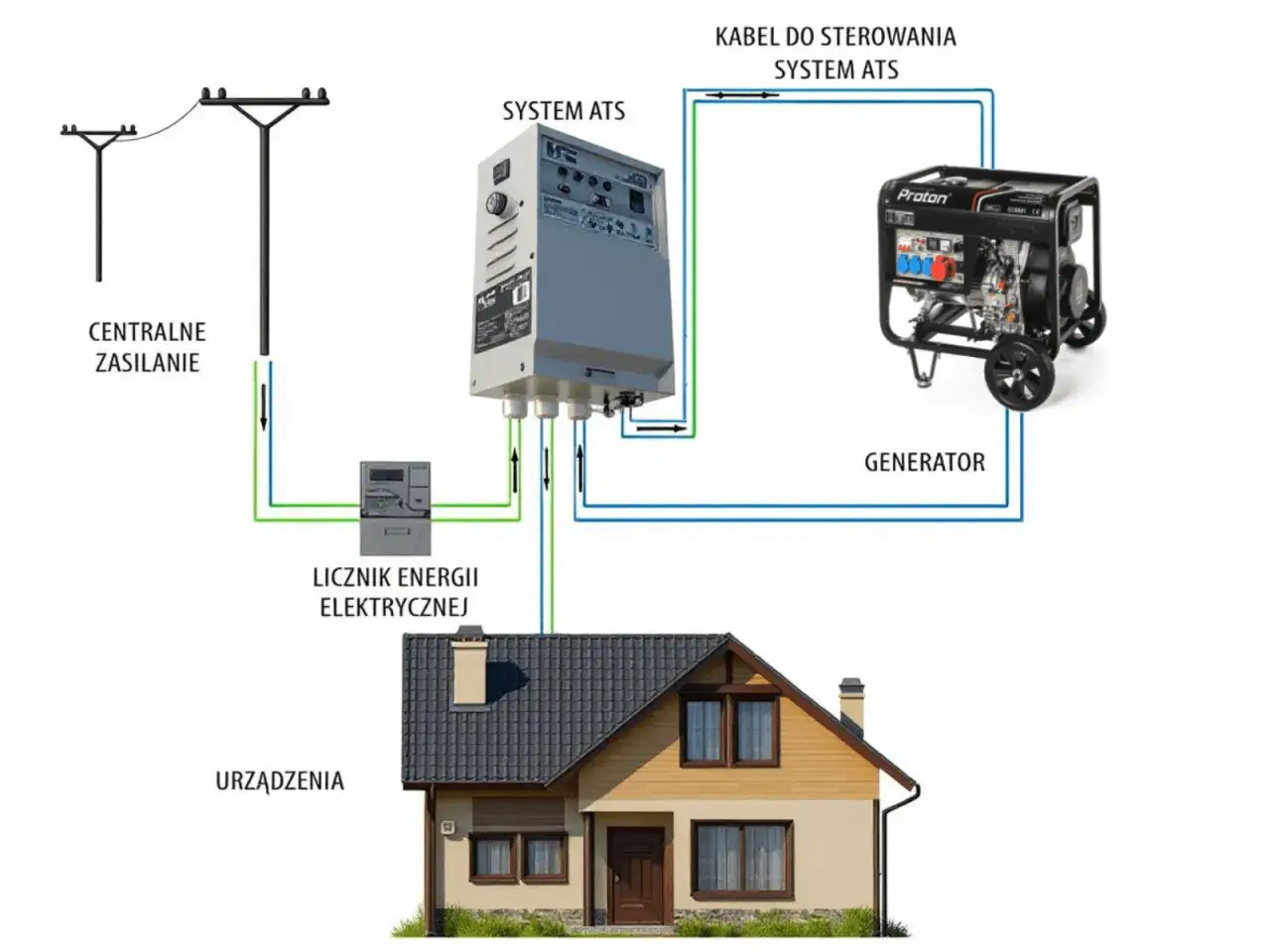

W układzie automatycznym ATS lub SZR wykrywa zanik napięcia, uruchamia generator i przełącza odbiory na zasilanie rezerwowe. To wygodne rozwiązanie dla kotłowni, pomp i systemów, które muszą działać bez obecności domowników, ale wymaga zgodności agregatu z automatyką, rozrusznika elektrycznego i właściwego sterowania.
Oprócz samego przełącznika trzeba sprawdzić zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe, uziemienie, ciągłość przewodu ochronnego oraz sposób połączenia N i PE. Tych elementów nie powinno się dobierać wyłącznie na podstawie wyglądu aparatu lub najniższej ceny.
Dobierz moc i rodzaj agregatu do odbiorników
Podczas zakupu patrz przede wszystkim na moc znamionową, czyli moc, z którą urządzenie może pracować w sposób ciągły. Moc maksymalna bywa przydatna przy krótkim rozruchu, ale nie powinna być podstawą codziennego bilansu obciążenia.
| Planowane odbiorniki | Rozsądny punkt wyjścia | Na co uważać |
|---|---|---|
| Router, oświetlenie, ładowarki | 1-2 kW | Jakość napięcia i cicha praca |
| Lodówka, zamrażarka, pompa CO, podstawowe gniazda | 2,5-4 kW | Prądy rozruchowe silników |
| Dodatkowo hydrofor, elektronarzędzia lub większe urządzenia | 4-7 kW | Nie przekraczaj mocy znamionowej |
| Odbiorniki wymagające 400 V | Agregat trójfazowy | Równomierne obciążenie faz i właściwe zabezpieczenia |
Przykładowo, jeśli wybrane urządzenia pobierają łącznie 2000 W, sam zapas 25% daje 2500 W. Jeżeli na tej liście znajduje się pompa lub sprężarka, wybrałbym model o większej rezerwie i sprawdził dane rozruchowe w instrukcji, zamiast zakładać, że każda jednostka o mocy 2,5 kW poradzi sobie tak samo.
Jedna faza czy trzy fazy
Agregat jednofazowy 230 V często lepiej sprawdza się przy zasilaniu podstawowych urządzeń domowych. Agregat trójfazowy jest potrzebny wtedy, gdy mają działać odbiorniki 400 V, na przykład niektóre silniki, pompy lub urządzenia warsztatowe.
Sam fakt, że dom ma przyłącze trójfazowe, nie oznacza jeszcze, że trzeba kupić generator trójfazowy. Trzeba sprawdzić, jakie urządzenia mają być zasilane i jak rozłożone są obwody. Generator trójfazowy może mieć ograniczoną moc dostępną na jednej fazie, dlatego przy dużym obciążeniu jednofazowym jego zakup nie zawsze jest najlepszym wyborem.
Przeczytaj również: Czy panele winylowe nadają się na balkon? Oto, co musisz wiedzieć
Agregat inwerterowy i AVR
Do elektroniki, sterowników kotłów i urządzeń sieciowych korzystny może być agregat inwerterowy albo model z układem AVR stabilizującym napięcie. Nie daje to jednak automatycznej gwarancji zgodności z każdym urządzeniem. Przy pompie ciepła, falowniku fotowoltaicznym lub zaawansowanej automatyce trzeba sprawdzić wymagania producenta.
Orientacyjne ceny prostych agregatów przenośnych o mocy 3-5 kW w Polsce mieszczą się zwykle w granicach 1500-5000 zł. Do tego dochodzą przewody, gniazdo zewnętrzne, przełącznik oraz robocizna. Sam tani przełącznik może kosztować kilkadziesiąt lub kilkaset złotych, ale kompletna modernizacja rozdzielnicy z testami i wydzieleniem obwodów często zamyka się raczej w przedziale 1000-3000 zł, zależnie od zakresu prac.
Jak wygląda bezpieczne uruchomienie instalacji
Podłączenie elektryczne wykonuje elektryk. Użytkownik powinien natomiast znać kolejność obsługi, ponieważ nawet poprawnie zmontowany układ można przeciążyć albo niewłaściwie przełączyć.
- Wyłącz wrażliwe i duże odbiorniki, takie jak płyta, piekarnik, grzałki i elektronarzędzia.
- Sprawdź stan przewodu, poziom oleju i paliwa oraz drożność przestrzeni wokół generatora.
- Ustaw przełącznik sieć-0-agregat w pozycji 0.
- Podłącz agregat do dedykowanego gniazda zasilania rezerwowego.
- Uruchom generator zgodnie z instrukcją producenta.
- Po ustabilizowaniu pracy przełącz źródło na pozycję agregat.
- Włączaj odbiorniki stopniowo i obserwuj obciążenie oraz zachowanie agregatu.
Po powrocie napięcia z sieci najpierw wyłącz odbiorniki, ustaw przełącznik w pozycji 0, zatrzymaj agregat i dopiero wtedy wróć do zasilania sieciowego. Nie przełączaj źródeł pod dużym obciążeniem, chyba że zastosowana automatyka i aparatura są do tego przeznaczone.
Generator powinien stać na stabilnym, suchym podłożu, być osłonięty przed opadami i jednocześnie mieć swobodny dopływ powietrza. Nie uruchamiaj go w garażu, piwnicy, kotłowni ani pod szczelnie zamkniętą wiatą. Czad jest bezbarwny i bezwonny, a czujka tlenku węgla w domu zwiększa bezpieczeństwo, lecz nie czyni pracy agregatu wewnątrz budynku bezpieczną.
Błędy, które najczęściej kończą się awarią
- Podłączenie przez gniazdko ścienne zamiast przez przełącznik źródła zasilania.
- Dobór agregatu według mocy maksymalnej, bez sprawdzenia mocy znamionowej.
- Uruchamianie wszystkich urządzeń naraz, zwłaszcza odbiorników grzejnych i silnikowych.
- Brak sprawdzenia układu neutralnego, uziemienia i działania zabezpieczeń.
- Ustawienie generatora przy oknie, drzwiach, kanale wentylacyjnym lub w garażu.
- Stosowanie przewodów o zbyt małym przekroju albo uszkodzonej izolacji.
- Tankowanie gorącego, pracującego urządzenia.
- Brak próbnego uruchomienia przed awarią i przechowywanie starego paliwa bez kontroli jego stanu.
Szczególnie podstępny jest problem z przewodem neutralnym i ochroną przeciwporażeniową. Agregat może uruchomić urządzenia, a mimo to układ zabezpieczeń nie zadziała prawidłowo w sytuacji uszkodzenia. Dlatego test instalacji powinien obejmować nie tylko obecność napięcia, lecz także pomiary wykonane przez elektryka.
Przed montażem sprawdź również instrukcję generatora. Niektóre modele mają określone wymagania dotyczące uziemienia, sposobu podłączenia przewodu ochronnego, maksymalnego przekroju przewodów i rodzaju przełącznika. Ogólny schemat nie zastępuje dokumentacji konkretnego urządzenia.
Przygotuj cały zestaw zanim nadejdzie awaria
Najlepszy moment na przygotowanie zasilania awaryjnego przypada wtedy, gdy prąd jeszcze działa. Poproś elektryka o ocenę rozdzielnicy, wydzielenie obwodów priorytetowych, montaż dedykowanego gniazda i opisanie pozycji przełącznika.
Raz na jakiś czas uruchom generator testowo, sprawdź przewody, poziom oleju i stan paliwa. Przechowuj paliwo w dopuszczonym pojemniku, z dala od źródeł ciepła, a tankowanie wykonuj dopiero po wyłączeniu i ostygnięciu silnika.
Jeśli potrzebujesz tylko lodówki, routera i kilku lamp, wystarczy niewielki agregat używany bezpośrednio z przewodami. Gdy priorytetem jest ogrzewanie, hydrofor lub automatyczna praca całego układu, rozsądniejsza będzie instalacja z przełącznikiem sieć-0-agregat albo ATS, zaprojektowana i sprawdzona przez elektryka.
