Wymiana gniazdka wygląda niepozornie, ale w puszce czeka napięcie 230 V i kilka szczegółów, od których zależy bezpieczeństwo całej instalacji. Pokażę, jak podłączyć gniazdko elektryczne w typowym obwodzie jednofazowym, jak rozpoznać przewody, kiedy można działać samodzielnie oraz w którym momencie bez dyskusji wezwać elektryka.
Bezpieczne podłączenie zaczyna się od rozpoznania instalacji, nie od odkręcenia gniazda
- Wyłącz zasilanie i sprawdź brak napięcia testerem dwubiegunowym.
- Brązowy lub czarny przewód to zwykle faza L, niebieski oznacza N, a żółto-zielony PE.
- W typowym gnieździe z bolcem u góry faza trafia na lewy zacisk, neutralny na prawy, a ochronny do styku ochronnego.
- Nie mostkuj przewodu neutralnego z ochronnym w nowoczesnej instalacji.
- Stara instalacja dwużyłowa, niepewne przewody albo brak skutecznego pomiaru oznaczają konieczność konsultacji z elektrykiem.
Najpierw sprawdź, z jaką instalacją masz do czynienia
Najłatwiej wymienia się gniazdo w sprawnej instalacji trójżyłowej, w której występują przewody L, N i PE. Sam kolor nie daje jednak pełnej pewności, szczególnie w mieszkaniu z czasów, gdy instalację wielokrotnie przerabiano. Z mojego doświadczenia wynika, że więcej problemów powodują stare, błędnie opisane przewody niż sam montaż nowego mechanizmu.
Wyłącz wyłącznik nadprądowy odpowiedzialny za dany obwód. Jeśli nie wiesz, który to aparat, wyłącz zasilanie główne. Zabezpieczenie oznacz taśmą lub kartką, żeby nikt przypadkowo go nie włączył, a potem sprawdź brak napięcia testerem dwubiegunowym. Próbnik w formie śrubokręta może być pomocny orientacyjnie, ale nie powinien być jedynym narzędziem kontrolnym.
Przed pomiarem sprawdź tester na znanym, działającym punkcie. Po sprawdzeniu gniazda ponownie zweryfikuj urządzenie na tym samym punkcie. Taka prosta procedura pozwala wykluczyć sytuację, w której niesprawny tester daje fałszywe poczucie bezpieczeństwa.
Kolory przewodów i ich znaczenie
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy, na którym występuje napięcie względem N i PE. |
| N | Niebieski | Przewód neutralny zamykający obwód roboczy. |
| PE | Żółto-zielony | Przewód ochronny połączony ze stykiem ochronnym lub bolcem. |
Kolory są wskazówką, a nie dowodem. W starszej instalacji przewód może być oznaczony inaczej albo pełnić inną funkcję niż wynikałoby to z barwy. Nie podłączaj przewodów wyłącznie na podstawie koloru, jeśli nie potwierdziłeś ich funkcji pomiarem.
Jeżeli w puszce widzisz tylko dwie żyły i brakuje osobnego przewodu ochronnego, nie traktuj tego jak zwykłej wymiany. Nie wolno samodzielnie tworzyć mostka między N a bolcem w przypadkowym miejscu. Taki układ wymaga oceny całej instalacji, a często modernizacji obwodu.
Co przygotować przed podłączeniem gniazda
Do prostej wymiany potrzebuję zwykle wkrętaka izolowanego, testera dwubiegunowego, szczypiec, ściągacza izolacji i poziomicy. Przydaje się także latarka oraz małe złączki instalacyjne, jeśli w puszce trzeba uporządkować przewody przelotowe. Nie używaj przypadkowych kostek ani zacisków bez sprawdzenia ich przeznaczenia, przekroju i dopuszczalnego napięcia.
Nowe gniazdo powinno być dobrane do instalacji i miejsca montażu. W zwykłym suchym pomieszczeniu spotyka się osprzęt o stopniu ochrony IP20, natomiast w miejscach narażonych na wilgoć potrzebne jest rozwiązanie o wyższej ochronie, często IP44 z klapką. W łazience znaczenie ma także położenie gniazda względem stref ochronnych, dlatego montaż w pobliżu wanny lub prysznica lepiej zlecić fachowcowi.
W nowych obwodach gniazd często stosuje się przewód 3 × 2,5 mm² i zabezpieczenie 16 A, ale nie jest to uniwersalny przepis na każdą sytuację. Przekrój przewodu, rodzaj zabezpieczenia, długość obwodu i sposób ułożenia powinny wynikać z projektu oraz pomiarów. Nie zwiększaj wartości bezpiecznika tylko dlatego, że gniazdo wyłącza się przy dużym obciążeniu.
Jak podłączyć standardowe gniazdko krok po kroku
1. Usuń stare gniazdo i uporządkuj przewody
Po potwierdzeniu braku napięcia odkręć maskownicę i mechanizm, a następnie delikatnie wysuń go z puszki. Nie ciągnij za przewody, bo w starych instalacjach izolacja bywa krucha. Sprawdź, czy żyły mają wystarczającą długość, nie są nadpalone i nie wysuwają się z puszki.
Jeżeli miedź jest poczerniała, krucha albo ma ślady przegrzania, samo założenie nowego gniazda nie rozwiąże problemu. Uszkodzony odcinek trzeba naprawić zgodnie ze sztuką, a przy poważnym przegrzaniu znaleźć przyczynę, na przykład luźny zacisk lub przeciążenie obwodu.
2. Rozpoznaj zaciski na mechanizmie

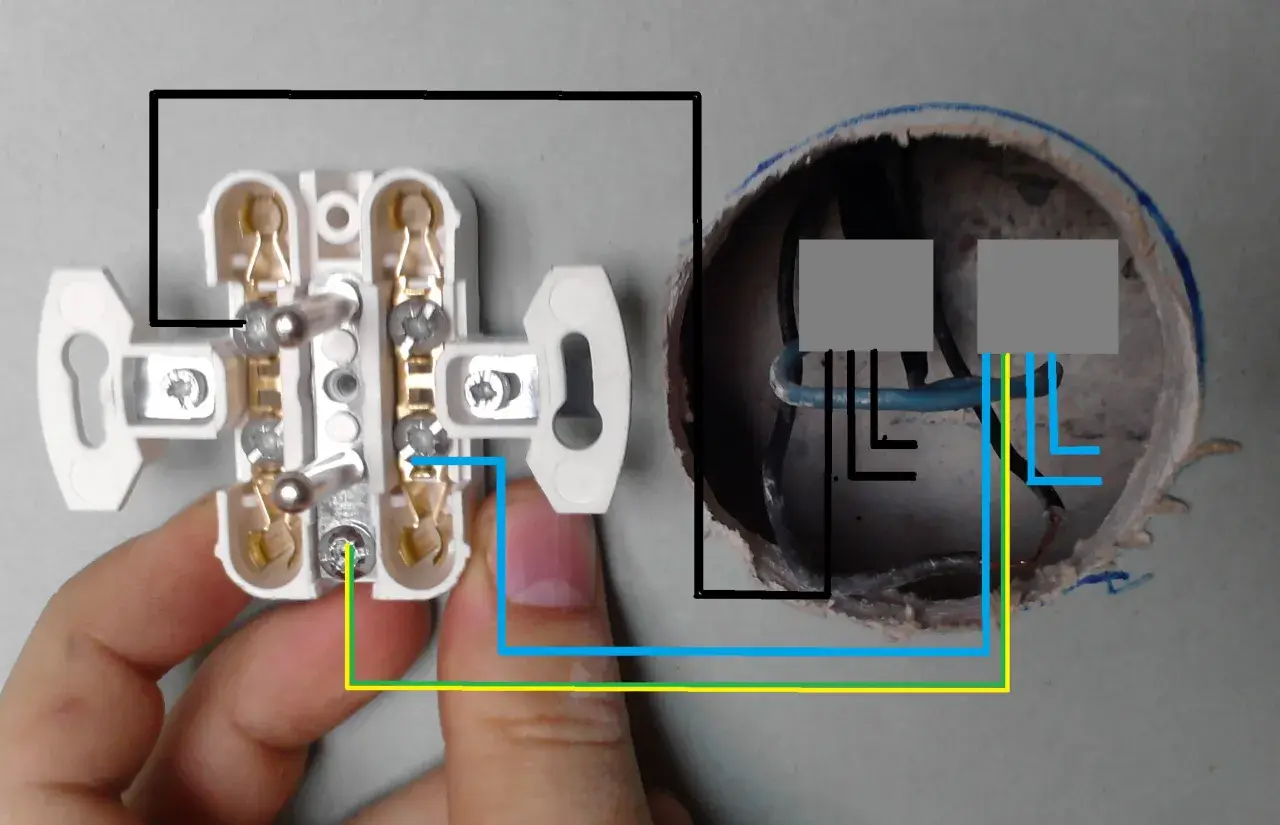

Na gnieździe szukaj oznaczeń L, N oraz symbolu uziemienia. Zacisk ochronny jest połączony z bolcem lub bocznymi stykami ochronnymi. Nie kieruj się wyłącznie położeniem śrub, ponieważ konstrukcja różnych modeli może się różnić.
W typowym gnieździe z bolcem skierowanym ku górze przyjmuje się układ, w którym faza L jest po lewej stronie, neutralny N po prawej, a przewód PE trafia do zacisku ochronnego. Jest to przyjęta praktyka ułatwiająca późniejszą kontrolę i pomiary, opisywana także w materiałach SEP. Najważniejsze pozostają jednak oznaczenia producenta i prawidłowa ochrona przeciwporażeniowa.
3. Podłącz przewody
- Przytnij żyły tak, aby nie były naprężone po włożeniu mechanizmu do puszki.
- Zdejmij tylko tyle izolacji, ile zaleca producent gniazda. Goła miedź nie powinna wystawać poza zacisk.
- Podłącz żółto-zielony przewód do zacisku PE lub symbolu uziemienia.
- Podłącz niebieski przewód do zacisku N.
- Podłącz brązowy, czarny lub szary przewód do zacisku L.
- Dokręć zaciski pewnie, ale bez niszczenia gwintu i mechanizmu.
Przewód ochronny podłączam jako pierwszy, a fazowy zostawiam na koniec. Nie jest to zamiennik odłączenia zasilania, ale ogranicza ryzyko przypadkowego kontaktu fazy z metalową częścią mechanizmu podczas pracy. Połączenie powinno być stabilne, bez luźnych drucików i bez nadmiaru przewodu upchniętego pod zaciskiem.
Przeczytaj również: Aqua Ceramic: Kafle w Płynie - Opinie i Oceny Użytkowników
4. Zamocuj mechanizm i wykonaj kontrolę
Ułóż przewody łagodnymi łukami, włóż mechanizm do puszki i ustaw go poziomicą. Przykręć go do wkrętów puszki lub rozporów, zależnie od jej typu. Gniazdo nie powinno się ruszać po delikatnym pociągnięciu za wtyczkę, bo luz z czasem może doprowadzić do grzania zacisków.
Załóż ramkę i osłonę, włącz zabezpieczenie, a potem sprawdź działanie gniazda odpowiednim testerem. Jeśli instalacja ma wyłącznik różnicowoprądowy, użyj jego przycisku testowego zgodnie z instrukcją. Zapach spalenizny, trzaski, ciepła maskownica albo iskrzenie oznaczają natychmiastowe odłączenie obwodu i wezwanie elektryka.
Gniazdo podwójne, przelotowe i hermetyczne mają swoje pułapki
W gnieździe podwójnym oba moduły mogą mieć fabryczne mostki, ale nie zawsze tak jest. Przed podłączeniem sprawdź instrukcję konkretnego modelu. Nie wkładaj dwóch przewodów pod jeden zacisk, jeśli producent tego wyraźnie nie dopuszcza, ponieważ jeden z nich może z czasem się poluzować.
Jeśli gniazdo jest punktem pośrednim obwodu, w puszce mogą znajdować się przewody zasilające oraz przewody prowadzące do kolejnego punktu. Najbezpieczniej łączyć je w odpowiednich złączkach i wyprowadzić krótkie odcinki do gniazda, o ile puszka ma na to miejsce. Nie przeładowuj małej puszki przewodami i nie ściskaj ich na siłę za mechanizmem.
Gniazdo natynkowe montuje się na stabilnym, niepalnym podłożu, prowadząc przewód w sposób chroniący go przed uszkodzeniem. Model hermetyczny musi zachować szczelność, dlatego klapka, uszczelka i przepust kablowy powinny pozostać poprawnie ułożone. Sam napis IP44 nie pomoże, jeśli obudowa jest skręcona krzywo albo przewód wchodzi przez nieszczelny otwór.
Na zewnątrz budynku wybieram osprzęt przeznaczony do pracy w wilgoci, z klapką i właściwym stopniem ochrony. Obwód powinien mieć sprawne zabezpieczenie różnicowoprądowe, a jego dobór i stan najlepiej potwierdzić pomiarem. To szczególnie ważne przy gniazdach używanych do elektronarzędzi, myjek lub urządzeń ogrodowych.
Błędy, przez które gniazdo działa, ale nadal jest niebezpieczne
- Brak przewodu PE przy gnieździe z bolcem. Sam bolec nie zapewnia ochrony, jeśli nie jest prawidłowo połączony z układem ochronnym.
- Zamiana L i N. Urządzenie może działać, ale zachowanie właściwej polaryzacji ułatwia kontrolę i ogranicza ryzyko przy niektórych odbiornikach.
- Luźny zacisk. To częsta przyczyna grzania, nadtopień i zapachu spalenizny po kilku tygodniach użytkowania.
- Sprawdzanie napięcia palcem albo samym śrubokrętem neonowym. Takie metody nie zastępują wiarygodnego pomiaru.
- Łączenie N z PE w nowym gnieździe. W instalacji z rozdzielonym przewodem ochronnym i neutralnym jest to niedopuszczalna improwizacja.
- Podpinanie dużego odbiornika do przypadkowego obwodu. Pralka, piekarnik, grzejnik czy zmywarka mogą wymagać osobnego obwodu zgodnego z projektem.
Pracę przerywam, gdy przewody są nieopisane, instalacja ma tylko dwie żyły, w puszce widać nadpalone elementy albo wyłącznik nadprądowy i różnicowoprądowy zachowują się nietypowo. Podobnie postępuję przy gnieździe w łazience, kuchni nad blatem lub na zewnątrz, jeśli nie mam pewności co do stref, ochrony i stanu obwodu.
Elektryk powinien wykonać także pomiary ochronne, a nie tylko przykręcić nową osłonę. Szczególnie przy nowym punkcie potrzebne są sprawdzenia ciągłości przewodu ochronnego, skuteczności ochrony przeciwporażeniowej oraz działania wyłączników. Gniazdo może zasilać urządzenie i jednocześnie mieć nieskuteczną ochronę, czego nie da się ocenić samym spojrzeniem.
Mała wymiana, od której zależy bezpieczeństwo całego obwodu
Jeśli wymieniasz identyczne gniazdo w sprawnej, trójżyłowej instalacji, zadanie ogranicza się do bezpiecznego odłączenia zasilania, identyfikacji zacisków, solidnego podłączenia i kontroli. Nie traktowałbym jednak montażu jako okazji do przerabiania starego układu, zwiększania zabezpieczeń czy dokładania kolejnych punktów bez oceny obwodu.
Najrozsądniejsza zasada jest prosta: nie zgaduj przy instalacji 230 V. Jeżeli cokolwiek nie zgadza się ze schematem, kolory są niewiarygodne, brakuje PE albo pojawiają się ślady przegrzania, koszt konsultacji będzie niewielki w porównaniu z ryzykiem porażenia, pożaru i uszkodzenia podłączonych urządzeń.
